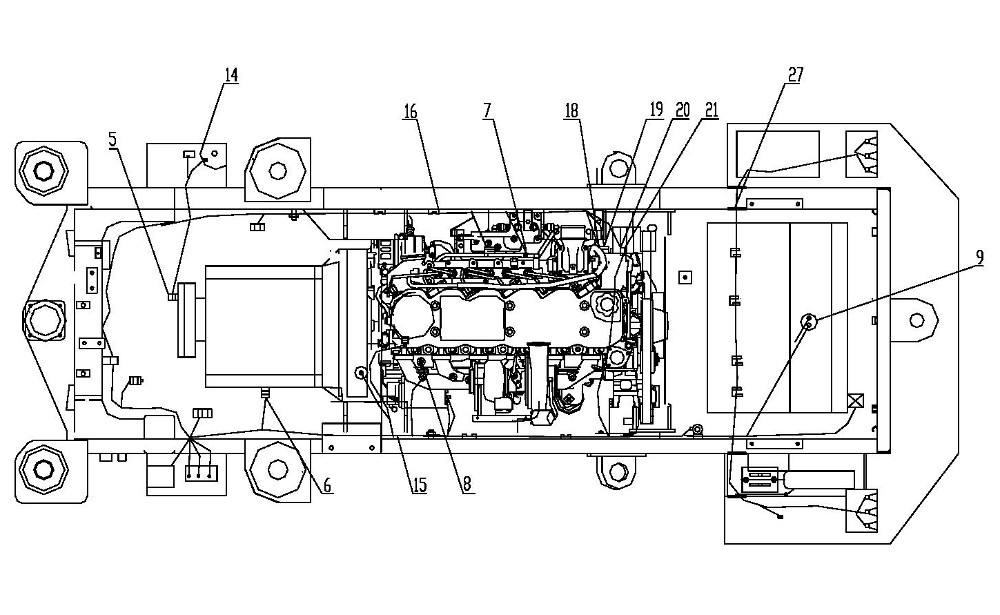

Z40H15T1 ChassisWiring

← Z40H14T1 Implement III Z40H15T1 Electrical Component →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket Positioned CON

Каталожный номер:ZDSPK-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front Combined Lamp

Каталожный номер:CG.G

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lift Kick-out Control

Каталожный номер:ZDTSK-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Side Reflector

Каталожный номер:F

Комплект:2

Примечание:

№ на схеме:5

Наименование:T/C Oil Pressure SW

Каталожный номер:SCD-1.2(M10X1)

Комплект:1

Примечание:

№ на схеме:6

Наименование:T/C Oil Temp Sensor

Каталожный номер:WDC-1A (M14X1.5)

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil Pres.Sensor

Каталожный номер:100CP2-114 (NPT 1/8)

Комплект:1

Примечание:

№ на схеме:8

Наименование:Coolant Temp.Sensor

Каталожный номер:WDC-1A (NPT 1/2)

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fuel Level Sensor

Каталожный номер:226 801 015 001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tail Reflector

Каталожный номер:T

Комплект:2

Примечание:

№ на схеме:11

Наименование:Back-up alarm

Каталожный номер:JWL-FM212/24V

Комплект:1

Примечание:

№ на схеме:12

Наименование:Tail Combined Lamp

Каталожный номер:CG.RS

Комплект:2

Примечание:

№ на схеме:13

Наименование:Side Reflector

Каталожный номер:M

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer motor

Каталожный номер:30W/24V

Комплект:1

Примечание:

№ на схеме:15

Наименование:Chassis Harness

Каталожный номер:Z38G1503T3

Комплект:1

Примечание:

№ на схеме:16

Наименование:Engine Harness

Каталожный номер:Z38G1514T3

Комплект:1

Примечание:

№ на схеме:17

Наименование:Horn

Каталожный номер:N024

Комплект:1

Примечание:

№ на схеме:18

Наименование:Receptacle Kit(4 pin)

Каталожный номер:DTP06-4S 4

Комплект:1

Примечание:

№ на схеме:19

Наименование:Receptacle Kit(50Pin)

Каталожный номер:DRC26-50S-04 50

Комплект:1

Примечание:

№ на схеме:20

Наименование:Receptacle Kit(3 pin)

Каталожный номер:DTP06-3S J1939

Комплект:3

Примечание:

№ на схеме:21

Наименование:Terminating Resistor

Каталожный номер:DT04-3P-P006

Комплект:3

Примечание:

№ на схеме:22

Наименование:Battery Disconnect SW

Каталожный номер:JK862A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hood Tilt SW

Каталожный номер:2NT1-7

Комплект:1

Примечание:

№ на схеме:24

Наименование:Start Relay

Каталожный номер:MZJ-50A/006

Комплект:1

Примечание:

№ на схеме:25

Наименование:AIH Relay

Каталожный номер:3916302

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fuse 125 A

Каталожный номер:ANL 125A+PANL-C

Комплект:1

Примечание:
