Z40H1008T1 Tilting CylinderAssembly

← Z38G1003T1 Multi-way valve Assembly Z40HT1-F-00 Tilting Cylinder →

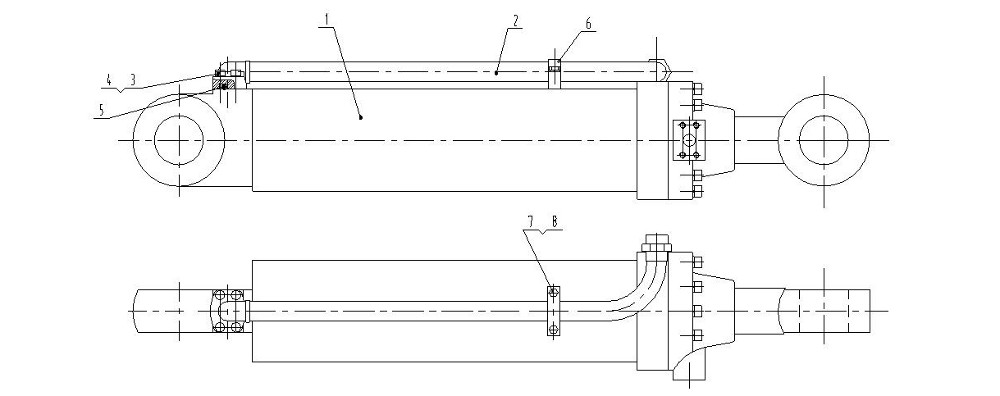

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tilting Cylinder

Каталожный номер:Z40HT1-F-00

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steel Tube Assembly

Каталожный номер:Z40H100801T1

Комплект:1

Примечание:

№ на схеме:3

Наименование:M10X35 Bolt

Каталожный номер:GB/T70.1-2000

Комплект:4

Примечание:

№ на схеме:4

Наименование:10 Washer

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:5

Наименование:O_Ring

Каталожный номер:O214

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:Z40H100800001T1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8X20

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:
