Z40H1006T1 Lifting CylinderAssembly

Z40H1006T1 Lifting CylinderAssembly

← Z40HT1-F-00 Tilting Cylinder Z40H1007T1 Lifting CylinderAssembly →

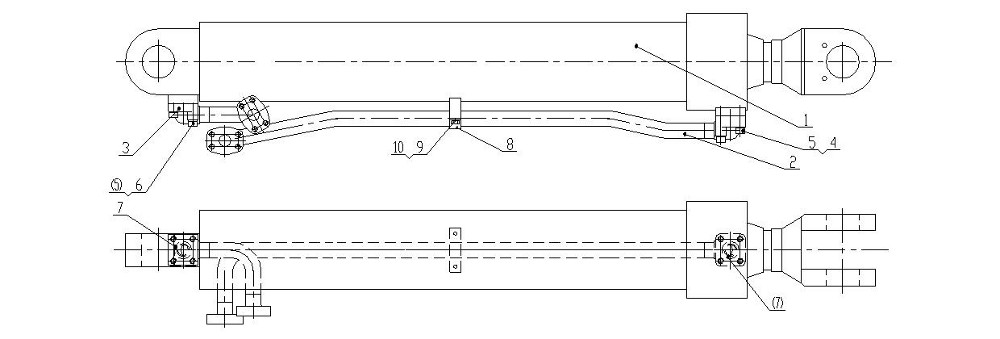

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lifting Cylinder
Каталожный номер:Z40HT1-TL-00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Steel Tube Assembly
Каталожный номер:Z40H100601T1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Steel Tube Assembly
Каталожный номер:Z40H100602T1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:M10X40 Bolt
Каталожный номер:GB/T70.1-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:M10X60 Bolt
Каталожный номер:GB/T70.1-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:10 Washer
Каталожный номер:GB/T93-1987
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O Ring
Каталожный номер:O214 O
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clamp
Каталожный номер:Z40H100600001T1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M8X20
Каталожный номер:GB/T5783-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 8
Каталожный номер:GB/T93-1987
Комплект:2
Примечание:
