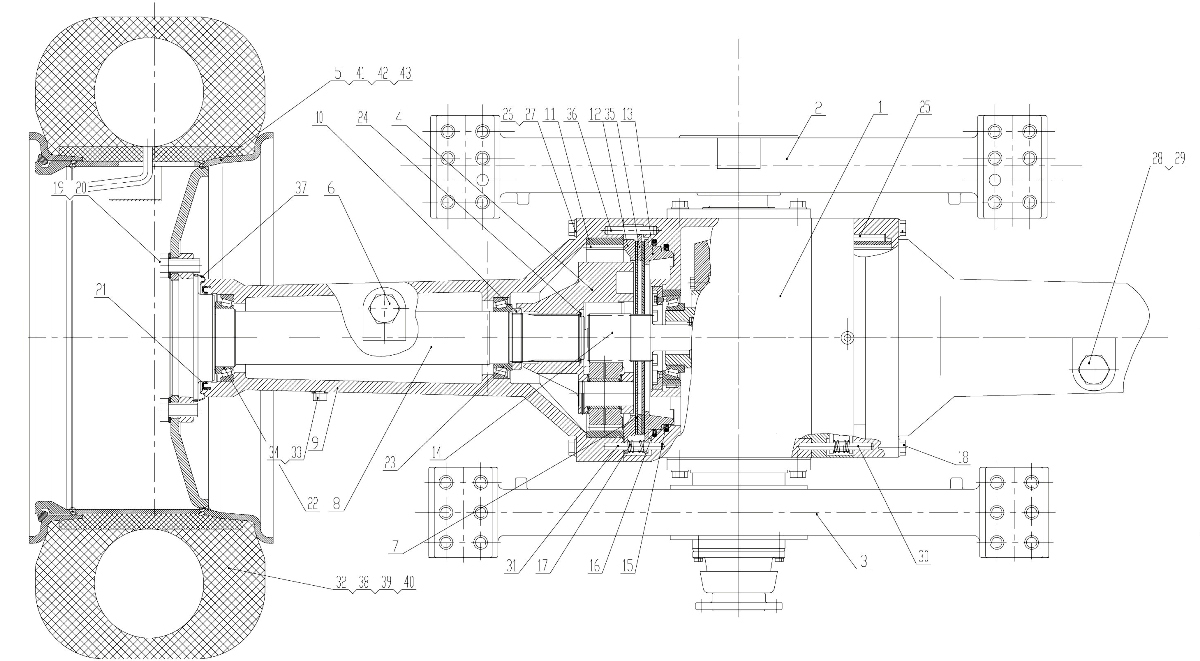

Z40H05T1 Rear Axle

← Z38G04T4 Transmission Oil Line And Control System Z40H0501T1 Rear Axle Differential →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Axle Differential

Каталожный номер:Z40H0501T1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rear Support Carrier

Каталожный номер:Z300503

Комплект:1

Примечание:

№ на схеме:3

Наименование:Front Support Carrier

Каталожный номер:Z300502

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hub Reducer

Каталожный номер:Z40F0602T25

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rim

Каталожный номер:CQ11-01C

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:Z300605

Комплект:1

Примечание:

№ на схеме:7

Наименование:Brake Disc

Каталожный номер:Z40F0603T25

Комплект:4

Примечание:

№ на схеме:8

Наименование:Half Shaft

Каталожный номер:Z40F060000001T25

Комплект:2

Примечание:

№ на схеме:9

Наименование:Axle Case

Каталожный номер:Z40F050000001T25

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:Z30060000003

Комплект:2

Примечание:

№ на схеме:11

Наименование:Inner Gear Ring

Каталожный номер:Z30060000004

Комплект:2

Примечание:

№ на схеме:12

Наименование:Axle

Каталожный номер:Z40F060000003T25

Комплект:2

Примечание:

№ на схеме:13

Наименование:Piston

Каталожный номер:Z40F060000004T25

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sun Gear

Каталожный номер:Z40F060000005T25

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal Ring (I)

Каталожный номер:Z30060000011

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal Ring (II)

Каталожный номер:Z30060000010

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:06F5701

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:Z30060000009

Комплект:16

Примечание:

№ на схеме:19

Наименование:24 Washer24

Каталожный номер:GB/T97.2-2002

Комплект:32

Примечание:

№ на схеме:20

Наименование:Bolt M24X2X50

Каталожный номер:GB/T5786-2000

Комплект:32

Примечание:

№ на схеме:21

Наименование:FB150X180X14.5/16 Seal Ring

Каталожный номер:GB/T13871-1992

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bearing 300

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:100X150X32

№ на схеме:23

Наименование:Bearing 3018

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:90X140X32

№ на схеме:24

Наименование:Snap Ring 75

Каталожный номер:GB/T894.1-1986

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pin B12X55

Каталожный номер:GB/T120.2-2000

Комплект:6

Примечание:

№ на схеме:26

Наименование:Bolt M16X1.5X100

Каталожный номер:GB/T5785-2000

Комплект:16

Примечание:

№ на схеме:27

Наименование:Washer 16

Каталожный номер:GB/T97.2-2002

Комплект:32

Примечание:

№ на схеме:28

Наименование:Plug M33X2

Каталожный номер:Q/CG302.12-1995

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 33

Каталожный номер:Q/CG302.11-1995

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pin A12X120

Каталожный номер:GB/T119.2-2000

Комплект:3

Примечание:

№ на схеме:31

Наименование:Pin A12X100

Каталожный номер:GB/T119.2-2000

Комплект:3

Примечание:

№ на схеме:32

Наименование:Tire 20.5-25(TT)

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:33

Наименование:Plug M14X1.5

Каталожный номер:Q/CG302.12-1995

Комплект:2

Примечание:

№ на схеме:34

Наименование:Washer 14

Каталожный номер:JB982-77

Комплект:2

Примечание:

№ на схеме:35

Наименование:Driven Piece

Каталожный номер:Z40F060000006T25

Комплект:2

Примечание:

№ на схеме:36

Наименование:Pin A14X85

Каталожный номер:GB/T119.2-2000

Комплект:4

Примечание:

№ на схеме:37

Наименование:Dust Cowl

Каталожный номер:Z33E060000019T2

Комплект:2

Примечание:

№ на схеме:38

Наименование:Tire 17.5-25(TT)

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:39

Наименование:Tire 17.5-25(TL)

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:40

Наименование:Tire 20.5-25(TL)

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:41

Наименование:Rim

Каталожный номер:CQ07D-01C

Комплект:2

Примечание:

№ на схеме:42

Наименование:Rim

Каталожный номер:CQ07C-01A

Комплект:2

Примечание:

№ на схеме:43

Наименование:Rim

Каталожный номер:CQ30B-01

Комплект:2

Примечание:
