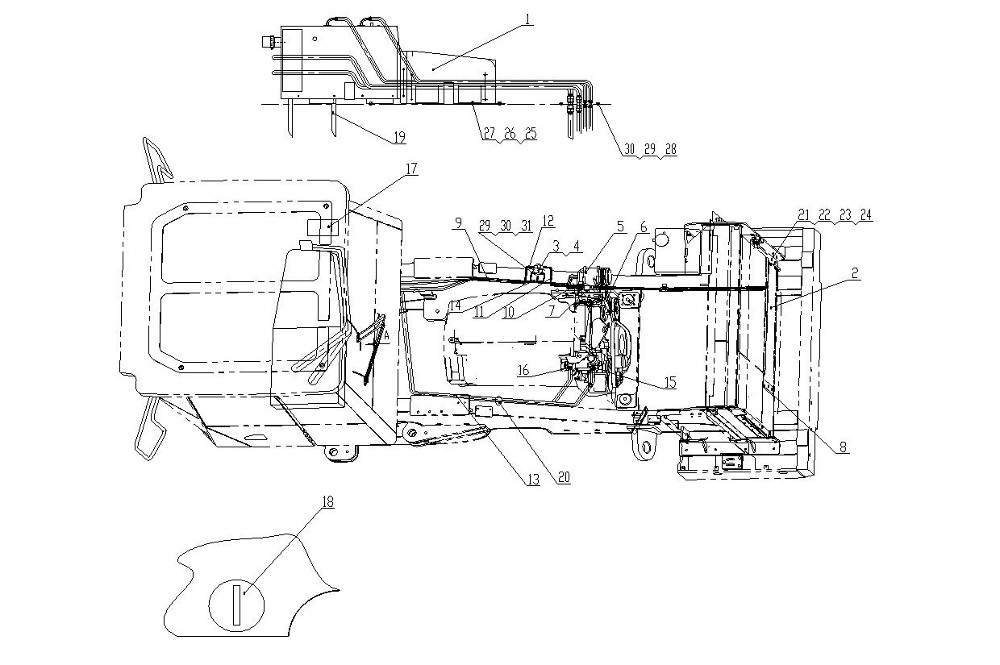

Z38G17T4 Air-conditioner System

← Z38G1602T3 Position Pole Z38G18T4 Fan Control System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Evaporator Assembly

Каталожный номер:DJC-CG-07010A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Condenser Assembly

Каталожный номер:DJC-CG-05020

Комплект:1

Примечание:

№ на схеме:3

Наименование:R134a

Каталожный номер:HFC-R134a

Комплект:

Примечание:900ml

№ на схеме:4

Наименование:Storage Bottle

Каталожный номер:DJC-CG-09010A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Compressor

Каталожный номер:DJC-CG-04010

Комплект:1

Примечание:

№ на схеме:6

Наименование:Three-cornered Strap

Каталожный номер:DJC-CG958-11026

Комплект:1

Примечание:13VX1200Li

№ на схеме:7

Наименование:Compressor Bracket

Каталожный номер:Z38G1701T2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:Z50G170000001T22

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe-Connect Evaporator to Compressor

Каталожный номер:DJC-CG938-08010A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe-Connect Compressor to Condenser

Каталожный номер:DJC-CG938-08020S5

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe-Connect Condenser to Storage Bottle

Каталожный номер:DJC-CG938-08030S5

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe-Connect Storage Bottle to Evaporator

Каталожный номер:DJC-CG938-08040S5

Комплект:1

Примечание:

№ на схеме:13

Наименование:Inlet and Outlet Pipe

Каталожный номер:DJC-CG-11041

Комплект:2

Примечание:

№ на схеме:14

Наименование:Storage Bottle Bracket

Каталожный номер:Z38G170000002T2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve

Каталожный номер:Z3/8

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hoop f20-30

Каталожный номер:Q67225

Комплект:4

Примечание:

№ на схеме:17

Наименование:Controller

Каталожный номер:DJC-CG-12060

Комплект:1

Примечание:

№ на схеме:18

Наименование:Knob

Каталожный номер:DJC-KST-12015A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Drainage Pipe

Каталожный номер:DJC-CG-11061

Комплект:2

Примечание:

№ на схеме:20

Наименование:Locking Cable Ties

Каталожный номер:ZD 200X8

Комплект:20

Примечание:

№ на схеме:21

Наименование:Bolt M12X25

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:22

Наименование:12 Washer12

Каталожный номер:GB/T97.1-2002

Комплект:8

Примечание:

№ на схеме:23

Наименование:12 Washer12

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:24

Наименование:Nut M12

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt M8X20

Каталожный номер:GB/T5782-2000

Комплект:5

Примечание:

№ на схеме:26

Наименование:8 Washer8

Каталожный номер:GB/T97.1-2002

Комплект:5

Примечание:

№ на схеме:27

Наименование:8 Washer8

Каталожный номер:GB/T93-1987

Комплект:5

Примечание:

№ на схеме:28

Наименование:Bolt M6X20

Каталожный номер:GB/T5782-2000

Комплект:6

Примечание:

№ на схеме:29

Наименование:6 Washer6

Каталожный номер:GB/T97.1-2002

Комплект:7

Примечание:

№ на схеме:30

Наименование:6 Washer6

Каталожный номер:GB/T93 -1987

Комплект:7

Примечание:

№ на схеме:31

Наименование:M6 Nut M12

Каталожный номер:GB/T6170-2000

Комплект:1

Примечание:
