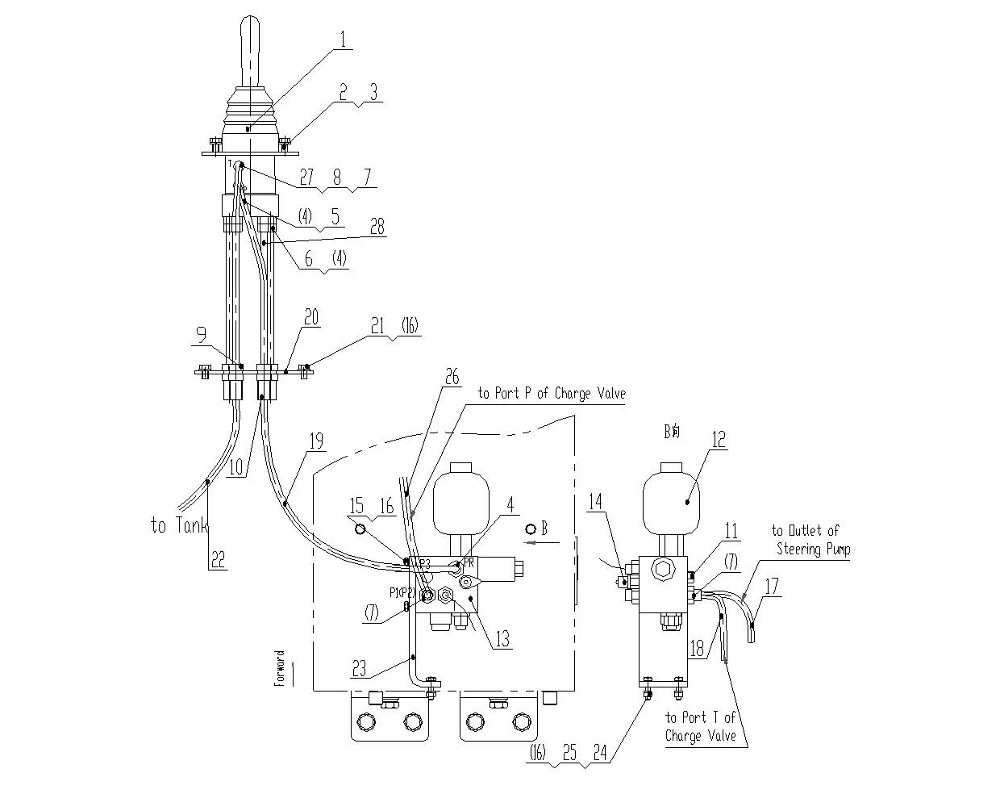

Z38G1003T3 Pilot Hydraulic System

← Z40HT1-TL-00 Lifting Cylinder DKF1-00 Valve →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot Valve

Каталожный номер:406-1044-1145

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 6

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M6X20

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:1CM-16-14WDZ

Комплект:7

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:20411-16-04Z/20491-16-04ZX1T04X610

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:20411-16-04Z/20441-16-04ZX1T04X610

Комплект:3

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:1CM-18-14WDZ

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:20411-18-06Z/20411-18-06ZX1T06X610

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:6C-18-LNZ

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:6C-16-LNZ

Комплект:5

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:4M-14WDZ

Комплект:1

Примечание:

№ на схеме:12

Наименование:Accumulator

Каталожный номер:SBO210-0.32E1/112U-210AK60

Комплект:1

Примечание:

№ на схеме:13

Наименование:Valve

Каталожный номер:DKF1-00

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:PT-3-DKL

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:16

Наименование:Bolt M8X25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:20491-16-04ZX1T04X1130V90

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:20441-18-05Z/20411-18-05ZTX1T05X290

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:20491-16-04Z/20411-16-04ZX1T04ITX1150

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate

Каталожный номер:Z38G100500001T1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8X16

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:20411-18-06ZX1T06X1300

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate

Каталожный номер:Z38G100300001T3

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut M8

Каталожный номер:GB/T6170-2000

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer M8X30

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:20411-18-05TZ/20491-18-05TZX1T05ITX500

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:2C9-18Z

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:20411-16-04Z/20441-16-04ZX1T04X655

Комплект:1

Примечание:
