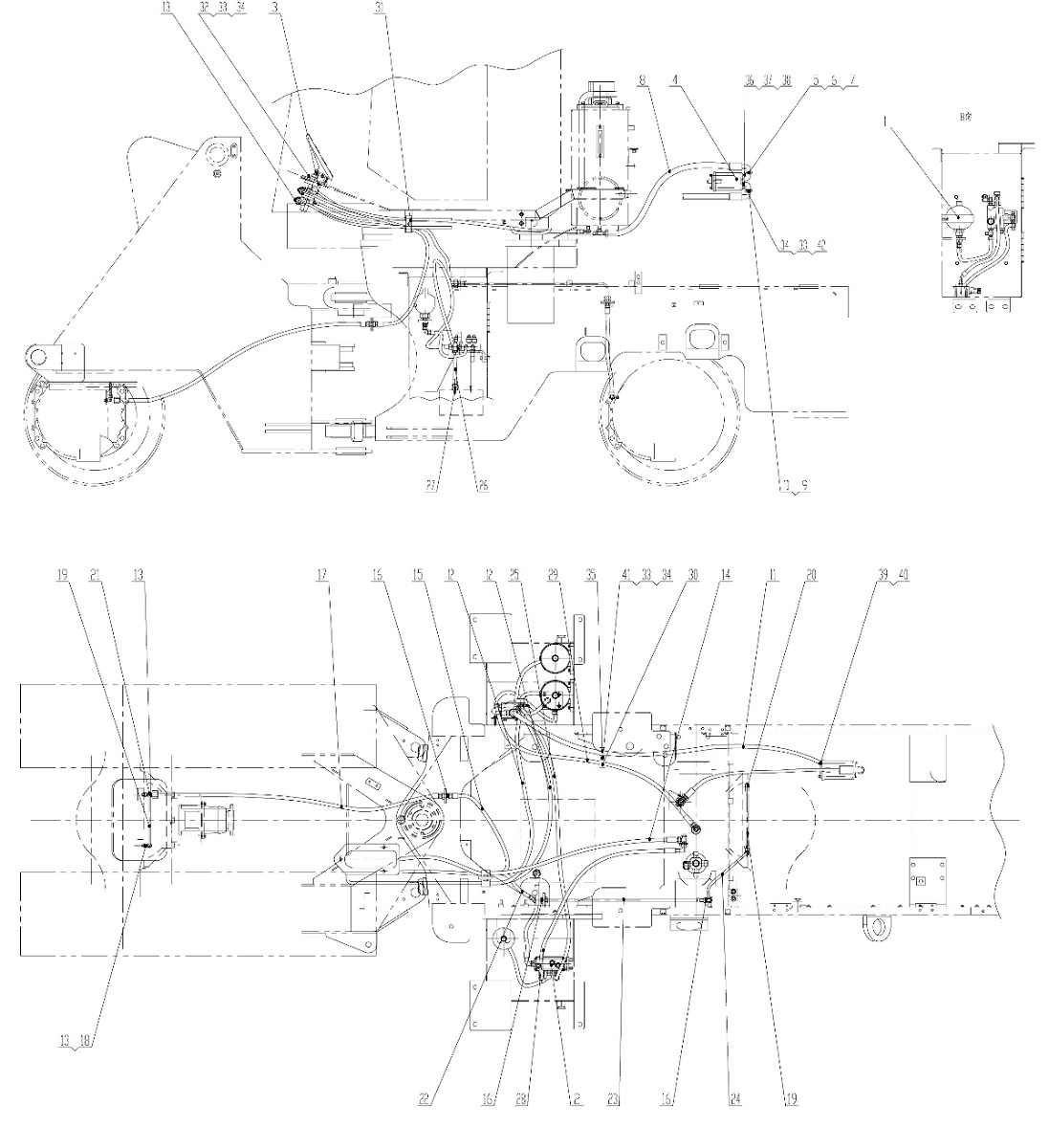

Z38G09T3 Braking System

← CG935GS ZX1ZX2 Steering Cylinder Z38G090102T2 Safety valve →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve Assembly

Каталожный номер:Z38G0901T3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve Assembly

Каталожный номер:Z38G0902T3

Комплект:1

Примечание:

№ на схеме:3

Наименование:Service Brakes

Каталожный номер:Z38G0903T3

Комплект:1

Примечание:

№ на схеме:4

Наименование:pump

Каталожный номер:CBQZ-F525-A%%cL

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1CFL9-36-20Z

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:FL-20Z

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:2C9-36Z

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:20411-36-12Z/20441-36-12ZX1T12X840

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:1DFL9-30-12Z

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:FL-12Z

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:20591-30-12Z/20511-30-12ZX2T12X1580

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:20491-18-05Z/20411-18-05ZX2T05ITX1880

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:2C9-18Z

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:20411-18-05ZX1T05ITX1600

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:20411-18-05Z/20491-18-05ZX1T05ITX830

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:6C-18LNZ

Комплект:3

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:20411-18-05ZX1T05ITX2080

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:1CH-18-14Z

Комплект:2

Примечание:

№ на схеме:19

Наименование:Braking Steel tube

Каталожный номер:Z38G0905T3

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:1CH9-18-14OGZ

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:BC-18Z

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:20411-18-05Z/20441-18-05ZX1T05ITX1050

Комплект:1

Примечание:

№ на схеме:23

Наименование:Steel tube

Каталожный номер:Z38G0904T3

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:20411-18-05Z/20491-18-05ZX1T05ITX580

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:20491-18-05Z/20411-18-05ZX1T05ITX2100

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:20411-18-05Z/20491-18-05ZX1T05ITX1540

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:1CM-18-10WDZ

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-06ZX1T06ITX1530

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:20411-18-06Z/20491-18-06ZX106ITX1580

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clip

Каталожный номер:K0608-18Z

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clip Assembly

Каталожный номер:Z50G0904T15

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M8X35

Каталожный номер:GB/T 5783-2000

Комплект:3

Примечание:

№ на схеме:33

Наименование:Washer 8

Каталожный номер:GB/T 93-1987

Комплект:8

Примечание:

№ на схеме:34

Наименование:Washer 8

Каталожный номер:GB/T 97.2-2002

Комплект:8

Примечание:

№ на схеме:35

Наименование:Clip

Каталожный номер:K0608-29Z

Комплект:1

Примечание:

№ на схеме:36

Наименование:M10x30 Bolt M10X30

Каталожный номер:GB/T 5783-2000

Комплект:4

Примечание:

№ на схеме:37

Наименование:Washer 10

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer 10

Каталожный номер:GB/T 97.2-2002

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer 12

Каталожный номер:GB/97.2-2002

Комплект:2

Примечание:

№ на схеме:40

Наименование:M12x30 Bolt M12X30

Каталожный номер:GB/T 70.1-2000

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bolt M8X16

Каталожный номер:GB/T 5783-2000

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bolt M8X30

Каталожный номер:GB/T 5783-2000

Комплект:4

Примечание:
