Wiper Assembly Z40H15

← Cab Circuitry Z40H15 Instrument Panel Assembly Z4015H →

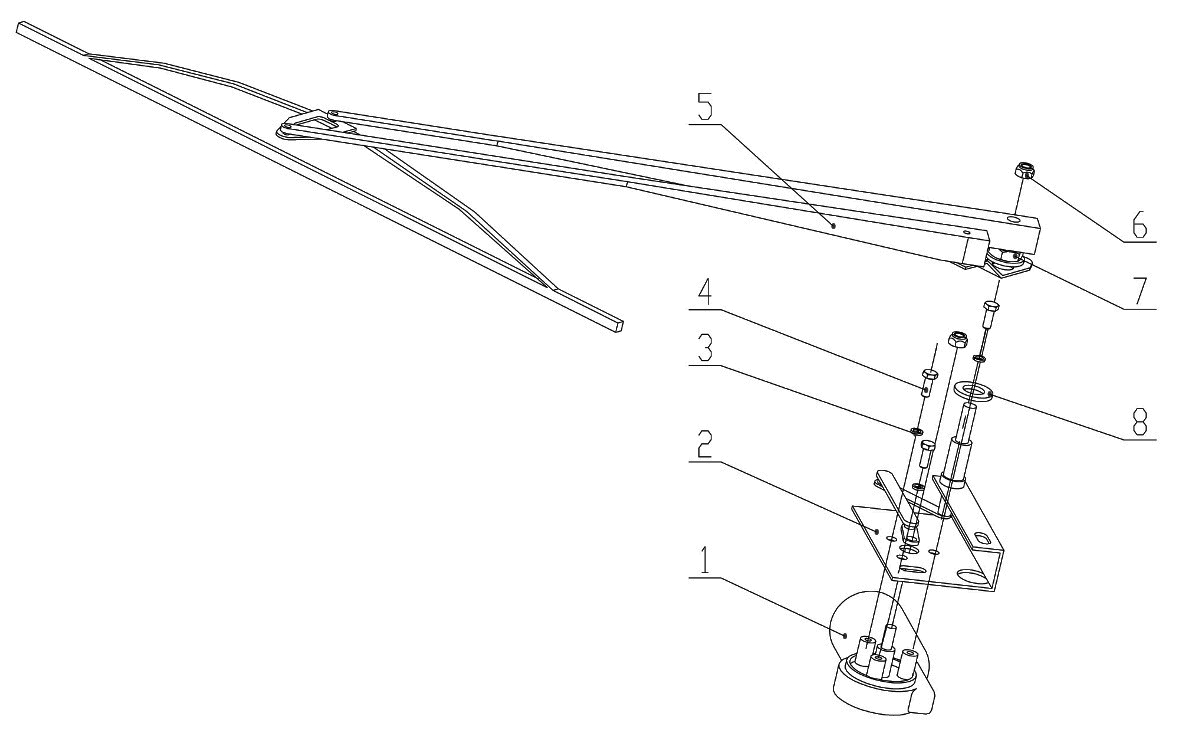

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Electromotor

Каталожный номер:CB2530-2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:CG50E-3-a

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M6X16

Каталожный номер:GB/T818-2000

Комплект:3

Примечание:

№ на схеме:4

Наименование:Washer 6

Каталожный номер:GB/T97.1-2002

Комплект:3

Примечание:

№ на схеме:5

Наименование:Wiper Arm

Каталожный номер:CG50E-3-b

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut m8

Каталожный номер:GB/T899.1-2000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M12

Каталожный номер:GB/T6172-2000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:
