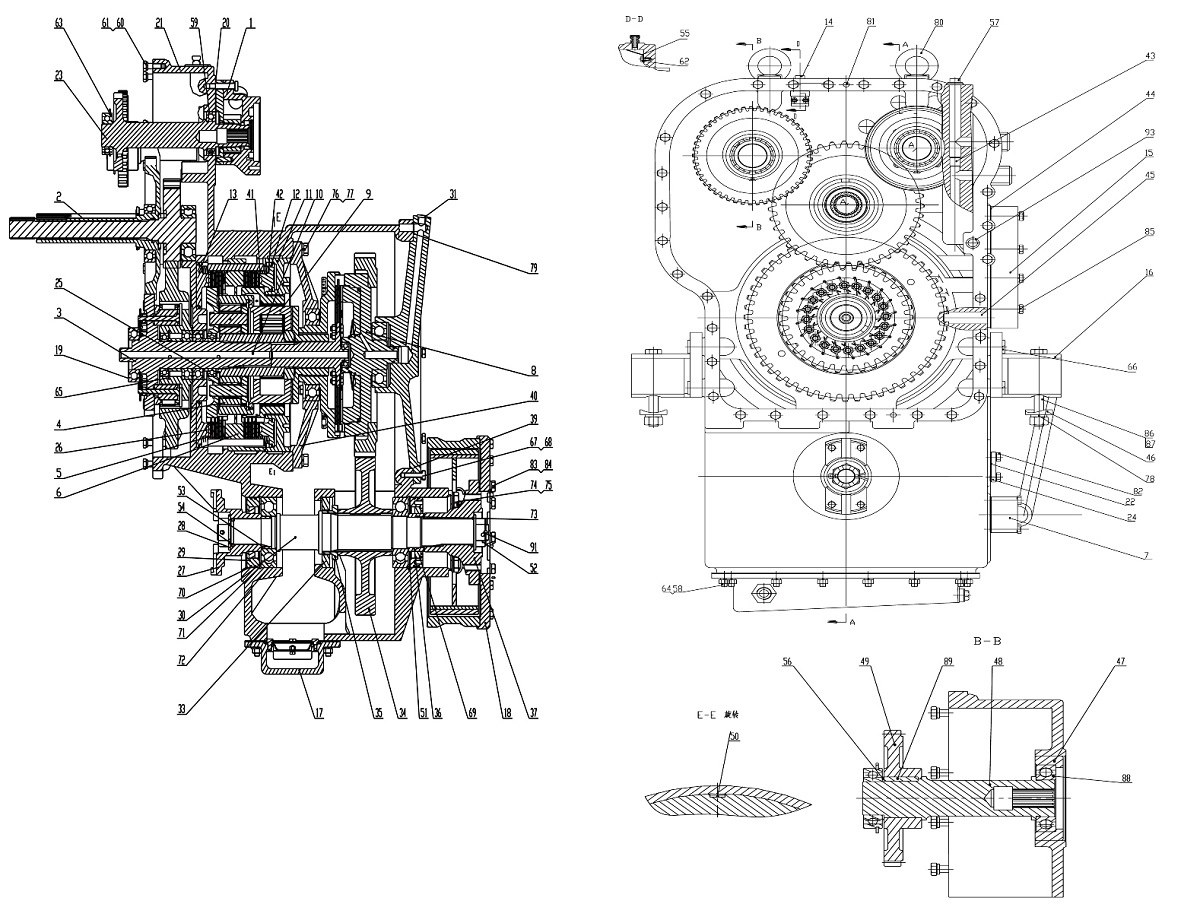

Transmission Z40H03

← Torque Converter Z40F02 Powe Shift Pump Z50E0301 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Powe Shift Pump

Каталожный номер:Z50E0301

Комплект:1

Примечание:

№ на схеме:2

Наименование:Range Gear Assembly

Каталожный номер:ZL50.3.2A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Exceed Clutch

Каталожный номер:ZL50.3.3

Комплект:1

Примечание:

№ на схеме:4

Наименование:Reverse-Range Plate Assembly

Каталожный номер:ZL50.3.4A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Driving Disk

Каталожный номер:ZL50.3.5

Комплект:8

Примечание:

№ на схеме:6

Наименование:Disk Bracket Assembly

Каталожный номер:ZL50.3.6

Комплект:1

Примечание:

№ на схеме:7

Наименование:Add the pipeline Assembly

Каталожный номер:Z40H0301

Комплект:1

Примечание:

№ на схеме:8

Наименование:Driving Assembly

Каталожный номер:ZL50.3.8T42

Комплект:1

Примечание:

№ на схеме:9

Наименование:1st-Range Plate Assembly

Каталожный номер:ZL50.3.9A

Комплект:1

Примечание:

№ на схеме:10

Наименование:1st-Range Gear Assembly

Каталожный номер:ZL50.3.10

Комплект:1

Примечание:

№ на схеме:11

Наименование:1st-Range Cylinder Assembly

Каталожный номер:ZL50.3.11B

Комплект:1

Примечание:

№ на схеме:12

Наименование:1st-Range Piston Assembly

Каталожный номер:ZL50.3.12

Комплект:1

Примечание:

№ на схеме:13

Наименование:Reverse-Rang Piston Assembly

Каталожный номер:ZL50.3.13

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air Cover Assembly

Каталожный номер:05C3201

Комплект:1

Примечание:

№ на схеме:15

Наименование:Control Valve Assembly

Каталожный номер:ZL50.3.15

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:Z40F0301

Комплект:2

Примечание:

№ на схеме:17

Наименование:Oil Pan

Каталожный номер:Z55S0302T6

Комплект:1

Примечание:

№ на схеме:18

Наименование:Handle Brake Assembly

Каталожный номер:Z50E0302

Комплект:1

Примечание:

№ на схеме:19

Наименование:Adjusting Shim

Каталожный номер:ZL50.3-38

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal Gasket

Каталожный номер:ZL50.3-1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Case

Каталожный номер:Z55S030000001T6

Комплект:1

Примечание:

№ на схеме:22

Наименование:Paper mat

Каталожный номер:Z35G030000012T1

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shaft Gear

Каталожный номер:Z55S030000002T9

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover plank

Каталожный номер:Z35G030000008T1

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plain Washer

Каталожный номер:ZL50.3-6

Комплект:1

Примечание:

№ на схеме:26

Наименование:Driving Disk

Каталожный номер:ZL50.3-7

Комплект:8

Примечание:

№ на схеме:27

Наименование:Rear Connecting Flange

Каталожный номер:Z55S030000002

Комплект:1

Примечание:

№ на схеме:28

Наименование:Press Plate

Каталожный номер:ZL50.3-9

Комплект:2

Примечание:

№ на схеме:29

Наименование:Seal Seat

Каталожный номер:ZL50.3-10

Комплект:2

Примечание:

№ на схеме:30

Наименование:Output Shaft

Каталожный номер:ZL50.3-11A

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug M14X 1.5

Каталожный номер:4HN-14

Комплект:1

Примечание:

№ на схеме:33

Наименование:Oil Disk

Каталожный номер:ZL50.3-14

Комплект:1

Примечание:

№ на схеме:34

Наименование:Output Shaft Gear

Каталожный номер:Z5EII030000001

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bear Bushing

Каталожный номер:ZL50.3-16

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bear Bushing

Каталожный номер:ZL50.3-17A

Комплект:1

Примечание:

№ на схеме:37

Наименование:Front Connecting Flange

Каталожный номер:Z50E030000005

Комплект:1

Примечание:

№ на схеме:39

Наименование:End Cover

Каталожный номер:ZL50.3-20C

Комплект:1

Примечание:

№ на схеме:40

Наименование:Middle Cover

Каталожный номер:ZL50.3-21

Комплект:1

Примечание:

№ на схеме:41

Наименование:Reverse-Spring

Каталожный номер:ZL50.3-22

Комплект:15

Примечание:

№ на схеме:42

Наименование:Spring Rod

Каталожный номер:ZL50.3-23

Комплект:15

Примечание:

№ на схеме:43

Наименование:Plug

Каталожный номер:ZL50.3-24

Комплект:1

Примечание:

№ на схеме:44

Наименование:Sealing Ring

Каталожный номер:ZL50.3-25

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pin

Каталожный номер:ZL50.3-26

Комплект:1

Примечание:

№ на схеме:46

Наименование:V-Washer

Каталожный номер:Z55S030000001T2

Комплект:2

Примечание:

№ на схеме:47

Наименование:Bearing Support

Каталожный номер:Z50E030000003

Комплект:1

Примечание:

№ на схеме:48

Наименование:Driving Shaft

Каталожный номер:Z50E030000004

Комплект:1

Примечание:

№ на схеме:49

Наименование:Driving Gear

Каталожный номер:ZL50.3-30A

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plate

Каталожный номер:ZL50.3-31

Комплект:1

Примечание:

№ на схеме:51

Наименование:Adjusting Shim

Каталожный номер:ZL50.3-32

Комплект:1

Примечание:

№ на схеме:52

Наименование:Nut

Каталожный номер:ZL50.3-33

Комплект:2

Примечание:

№ на схеме:53

Наименование:Bear Bushing

Каталожный номер:ZL50.3-34

Комплект:1

Примечание:

№ на схеме:54

Наименование:O-Ring

Каталожный номер:ZL50.3-35

Комплект:1

Примечание:

№ на схеме:55

Наименование:Plank

Каталожный номер:Z55S030000002T6

Комплект:1

Примечание:

№ на схеме:56

Наименование:Plain Washer

Каталожный номер:ZL50.3-37A

Комплект:1

Примечание:

№ на схеме:57

Наименование:Threaded Plug M22X 1.5

Каталожный номер:4HN-22

Комплект:1

Примечание:

№ на схеме:58

Наименование:Double head Bolt pillar AM10 X 25

Каталожный номер:ZL50.3-39T42

Комплект:14

Примечание:

№ на схеме:59

Наименование:Bearing 6012

Каталожный номер:KOYO

Комплект:1

Примечание:

№ на схеме:60

Наименование:Bolt M10X30

Каталожный номер:GB/T5783-2000

Комплект:26

Примечание:

№ на схеме:61

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:66

Примечание:

№ на схеме:62

Наименование:Bolt M6X10

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:63

Наименование:Bearing 6210NR

Каталожный номер:KOYO

Комплект:2

Примечание:

№ на схеме:64

Наименование:Nut M10

Каталожный номер:GB/T 6170-2000

Комплект:14

Примечание:

№ на схеме:65

Наименование:Snap Ring 90

Каталожный номер:GB/T893.1-1986

Комплект:1

Примечание:

№ на схеме:66

Наименование:Bolt M18X50

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:67

Наименование:Bolt M10X35

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:68

Наименование:Bolt M10X40

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:69

Наименование:Seal SG70X 95X12

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:70

Наименование:O-Ring 22X2.65

Каталожный номер:GB/T3452.1-2005

Комплект:4

Примечание:

№ на схеме:71

Наименование:Snap Ring 130

Каталожный номер:GB/T893.1-1986

Комплект:2

Примечание:

№ на схеме:72

Наименование:Bearing 6312

Каталожный номер:GB/T276-1994

Комплект:2

Примечание:

№ на схеме:73

Наименование:O-Ring 56X2.65

Каталожный номер:GB/T3452.1-2005

Комплект:1

Примечание:

№ на схеме:74

Наименование:Bolt M16X35

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:75

Наименование:Washer 16

Каталожный номер:GB/T848-2002

Комплект:4

Примечание:

№ на схеме:76

Наименование:Washer 14

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:77

Наименование:Bolt M 14X40

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:78

Наименование:Washer 18

Каталожный номер:GB/T93-1987

Комплект:10

Примечание:

№ на схеме:79

Наименование:O-Ring 18X2.65

Каталожный номер:GB/T3452.1-2005

Комплект:1

Примечание:

№ на схеме:80

Наименование:Screw M20

Каталожный номер:GB/T825-1988

Комплект:2

Примечание:

№ на схеме:81

Наименование:Pin A10Х30

Каталожный номер:GB/T119.2-2000

Комплект:2

Примечание:

№ на схеме:82

Наименование:Bolt M8X25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:83

Наименование:Bolt M12X40

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:84

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:85

Наименование:Bolt M10X70

Каталожный номер:GB/T5782-2000

Комплект:18

Примечание:

№ на схеме:86

Наименование:Bolt M18X 130

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:87

Наименование:Nut M18

Каталожный номер:GB/T1337-1988

Комплект:2

Примечание:

№ на схеме:88

Наименование:Bearing 6211

Каталожный номер:KOYO

Комплект:1

Примечание:

№ на схеме:89

Наименование:Key 14X36

Каталожный номер:GB/T1096-2003

Комплект:1

Примечание:

№ на схеме:91

Наименование:Pin 6X50

Каталожный номер:GB/T91-2000

Комплект:2

Примечание:

№ на схеме:93

Наименование:O-Ring 17X2.65

Каталожный номер:GB/T3452.1-2005

Комплект:1

Примечание:
