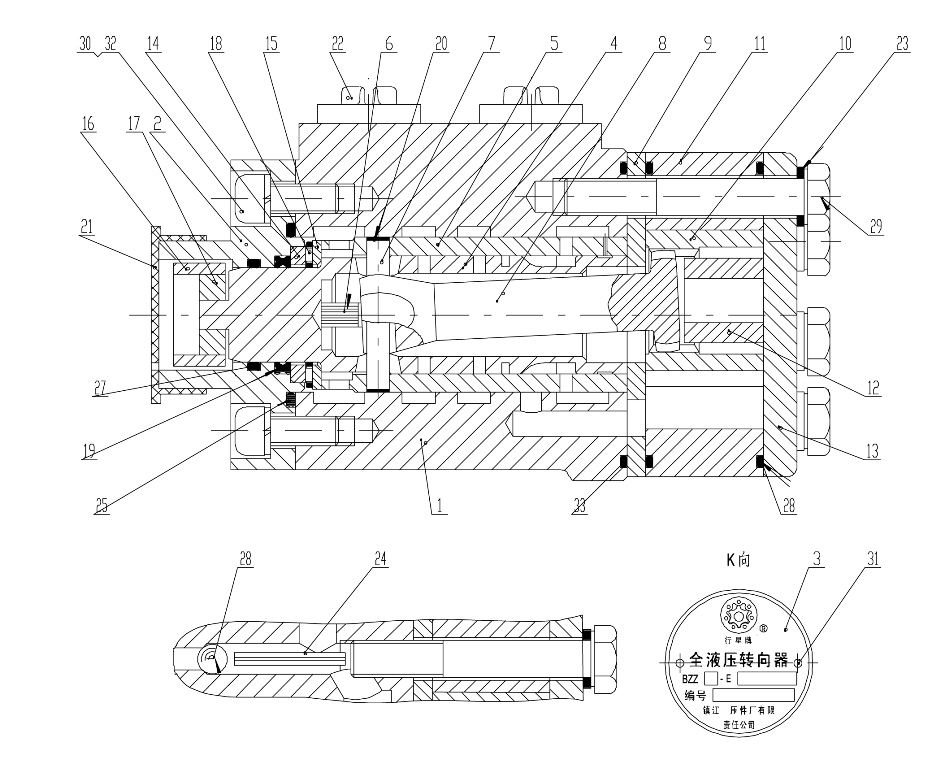

Steering Unit BZZ3-E125C-D

← Steering Unit Assembly Z55S0802T2 Steering Cylinder Z40H-ZX-00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve Body

Каталожный номер:BZZ1.A101

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front Cover

Каталожный номер:BZZ1.A102

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nameplate

Каталожный номер:BZZ1.A201

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve core

Каталожный номер:BZZ1.A301

Комплект:6

Примечание:

№ на схеме:5

Наименование:Ring

Каталожный номер:BZZ1.A302

Комплект:1

Примечание:

№ на схеме:6

Наименование:Reed Slice

Каталожный номер:BZZ1.A303

Комплект:6

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:BZZ1.A304

Комплект:1

Примечание:

№ на схеме:8

Наименование:Drive I

Каталожный номер:BZZ1.A305

Комплект:1

Примечание:

№ на схеме:9

Наименование:Wear Plate

Каталожный номер:BZZ1.A306

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gerotor Ring

Каталожный номер:BZZ1.A307

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gerotor star

Каталожный номер:BZZ1.A308

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:BZZ1.A309

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rear Cover

Каталожный номер:BZZ1.A310

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring

Каталожный номер:BZZ1.A311

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring

Каталожный номер:BZZ1.A312

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:BZZ1.A313

Комплект:1

Примечание:

№ на схеме:17

Наименование:Block Assembly

Каталожный номер:BZZ1.A314

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ball Bearing

Каталожный номер:BZZ1.A315

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal

Каталожный номер:BZZ1.A401.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tab

Каталожный номер:BZZ1.A402.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cover board

Каталожный номер:BZZ1.A403

Комплект:1

Примечание:

№ на схеме:22

Наименование:Wall up

Каталожный номер:BZZ1.A404

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:BZZ1.A405

Комплект:7

Примечание:

№ на схеме:24

Наименование:Pin 4X32

Каталожный номер:GB/T879-86

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-Ring 50X3.1

Каталожный номер:GB/T3452.1-2000

Комплект:1

Примечание:

№ на схеме:26

Наименование:Steel Sphere ϕ8

Каталожный номер:GB308-84

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-Ring 25.8X2.65

Каталожный номер:BZZ1.A407.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-Ring 79X2

Каталожный номер:BZZ1.A406.01a

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M10X 1.25X50

Каталожный номер:GB/T578-2000

Комплект:7

Примечание:

№ на схеме:30

Наименование:Screw M8X20

Каталожный номер:GB/T70.1-2000

Комплект:4

Примечание:

№ на схеме:31

Наименование:Rivet 2X5

Каталожный номер:GB/T827-1986

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 8

Каталожный номер:GB/T859-1987

Комплект:4

Примечание:

№ на схеме:33

Наименование:O-Ring 77.5X2.65

Каталожный номер:GB/T3452.1-2005

Комплект:1

Примечание:
