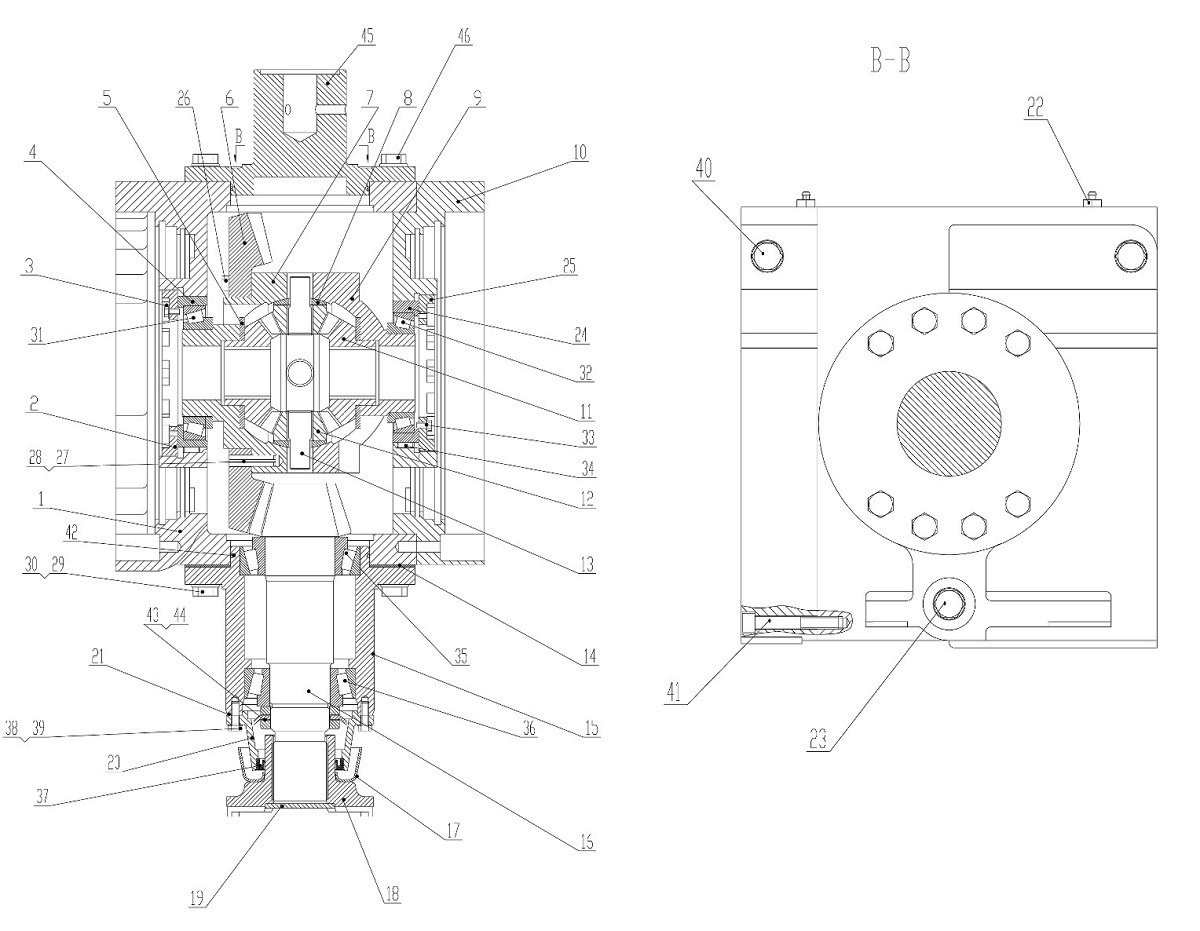

Rear Axle Differential Z40H0501

← Rear Axle Z40H05 Front Support Carrier Z300502 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Differential Body

Каталожный номер:Z40F050100001T25

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:Z30060100009

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:Z40F060100008T25

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sleeve

Каталожный номер:Z30060100005

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pinion Gasket

Каталожный номер:CG50.6.1-9

Комплект:2

Примечание:

№ на схеме:6

Наименование:Driven Bevel Gear

Каталожный номер:Z40F060100002T25

Комплект:1

Примечание:

№ на схеме:7

Наименование:Differential Case (II)

Каталожный номер:Z40F060100003T25

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pinion Gasket

Каталожный номер:CG50.6.1-14

Комплект:4

Примечание:

№ на схеме:9

Наименование:Differential Case (I)

Каталожный номер:Z40F060100004T25

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cylinder

Каталожный номер:Z40F060100005T25

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gear

Каталожный номер:CG50.6.1-12

Комплект:2

Примечание:

№ на схеме:12

Наименование:Gear

Каталожный номер:CG50.6.1-13

Комплект:4

Примечание:

№ на схеме:13

Наименование:Cross Shaft

Каталожный номер:Z30060100028

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:Z30060100016

Комплект:1

Примечание:

№ на схеме:15

Наименование:Housing

Каталожный номер:Z40F060100006T25

Комплект:1

Примечание:

№ на схеме:16

Наименование:Drive Bevel Gear

Каталожный номер:Z40F050100002T25

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dust Cowl

Каталожный номер:CG50.6.1-21a

Комплект:1

Примечание:

№ на схеме:18

Наименование:flange

Каталожный номер:Z40H050100001

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining Plate

Каталожный номер:CG50.6.1-23s

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cap

Каталожный номер:Z40F060100005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:Z30060100024

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:Z30060100027

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:Z33E060102T2

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:Z30060100013

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:Z30060100014

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:Z30060100025

Комплект:16

Примечание:

№ на схеме:27

Наименование:Pin 12X50

Каталожный номер:GB/T879.1-2000

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pin 8X50

Каталожный номер:GB/T879.1-2000

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer 16

Каталожный номер:GB/T97.2-2002

Комплект:16

Примечание:

№ на схеме:30

Наименование:Bolt M16X 1.5X40

Каталожный номер:GB/T5786-2000

Комплект:8

Примечание:

№ на схеме:31

Наименование:Bearing 32019

Каталожный номер:GB/T297-1994

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bearing 32017

Каталожный номер:GB/T297-1994

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M8X1X16

Каталожный номер:GB/T5786-2000

Комплект:2

Примечание:

№ на схеме:34

Наименование:Pin 6X18

Каталожный номер:GB/T119.2-2000

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bearing 33215

Каталожный номер:GB/T297-1994

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bearing 33213

Каталожный номер:GB/T297-1994

Комплект:1

Примечание:

№ на схеме:37

Наименование:Seal Ring FB75X95X10

Каталожный номер:GB/T13871-1992

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M8X1X25

Каталожный номер:GB/T5786-2000

Комплект:6

Примечание:

№ на схеме:39

Наименование:Washer 8

Каталожный номер:GB/T97.2-2002

Комплект:6

Примечание:

№ на схеме:40

Наименование:Plug M30X2

Каталожный номер:S4HN-30(SC05)

Комплект:2

Примечание:

№ на схеме:41

Наименование:Screw M12X80

Каталожный номер:GB/T70.2-2000

Комплект:3

Примечание:

№ на схеме:42

Наименование:O-Ring 140X3.55

Каталожный номер:GB/3452.1-1992

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bolt M64X2

Каталожный номер:GB/T810-1988

Комплект:2

Примечание:

№ на схеме:44

Наименование:Washer 64

Каталожный номер:GB/T858-1988

Комплект:1

Примечание:

№ на схеме:45

Наименование:Shaft

Каталожный номер:Z30050100001

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M16X1.5X35

Каталожный номер:GB/T5786-2000

Комплект:8

Примечание:
