Left Lift Cylinder Assembly 2

Left Lift Cylinder Assembly 2

← Left Lift Cylinder Assembly 1 Lift Cylinder Z40H-TL-00 →

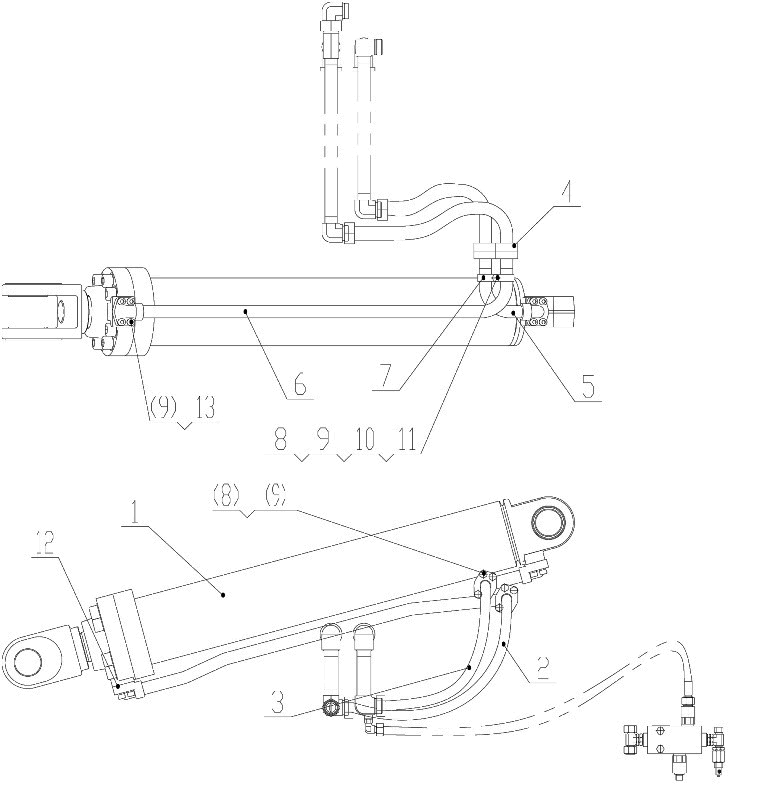

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:O-Ring O20.3X2.4
Каталожный номер:O20.3X2.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:
Наименование:O-Ring O214
Каталожный номер:O214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:
Наименование:O-Ring O20.3X2.4
Каталожный номер:O20.3X2.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:
Наименование:O-Ring O214
Каталожный номер:O214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Lift Cylinder
Каталожный номер:Z40H-TL-00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:87392-12-12Z/20512-36-12ZX4SP12X1450DCN
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:87392-12-12(H130)Z/20512-36-12ZX4SP12X1380DCN
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Flange
Каталожный номер:FL-12Z
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Steel Tube Assembly
Каталожный номер:Z40H100801
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Steel Tube Assembly
Каталожный номер:Z40H100802
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:TCII-28/28
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M10X35
Каталожный номер:GB/T5783-2000
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 10
Каталожный номер:GB/T93-1987
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 10
Каталожный номер:GB/T97.2-2002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M10
Каталожный номер:GB/T6170-2000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-Ring O214
Каталожный номер:ISO3601-1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M10X30
Каталожный номер:GB/T70.1-2000
Комплект:8
Примечание:
