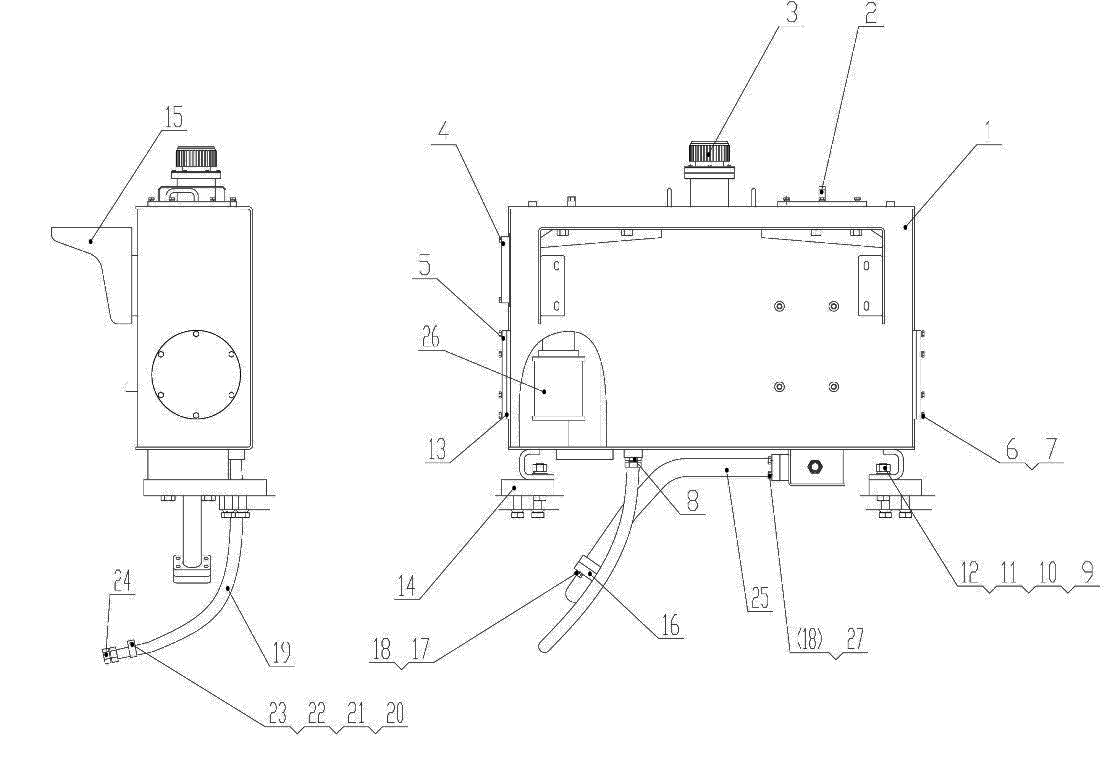

Hydraulic Oil Tank Z40H1001

← Multi Way Valve D32-20 Filter Net SFM-679A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:O-Ring O12.0X2.0

Каталожный номер:O12.0X2.0

Комплект:1

Примечание:

№ на схеме:

Наименование:O-Ring O12.0X2.0

Каталожный номер:O12.0X2.0

Комплект:2

Примечание:

№ на схеме:

Наименование:O-Ring O29.5X3.0

Каталожный номер:O29.5X3.0

Комплект:1

Примечание:

№ на схеме:1

Наименование:Hydraulic Tank Body

Каталожный номер:Z40H100101

Комплект:1

Примечание:

№ на схеме:2

Наименование:Return Oil Filte

Каталожный номер:YLX-579a-H

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air Filter

Каталожный номер:QL-35A-00

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil Level Gauge

Каталожный номер:YWZ-150 Ф1Ю

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange

Каталожный номер:Z50E100100007

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:18

Примечание:

№ на схеме:7

Наименование:Bolt M8X20

Каталожный номер:GB/T5783-2000

Комплект:18

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:1CH-22-33

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut M20

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 20

Каталожный номер:GB/T97.1-2002

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 20

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt M20X80

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:

№ на схеме:13

Наименование:O-Ring 180X3.55

Каталожный номер:GB/T3452.1-2005

Комплект:2

Примечание:

№ на схеме:14

Наименование:Board

Каталожный номер:Z40H100100001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Board

Каталожный номер:Z40H100102

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange

Каталожный номер:FL-24Z

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12X30

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:20411-22-08ZXGH663-08X1200

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:LHC I -25

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M10X20

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:4C-22Z

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe Assembly

Каталожный номер:Z40H100901

Комплект:1

Примечание:

№ на схеме:26

Наименование:Suction Oil Filter

Каталожный номер:SFM-679A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M12X35

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:
