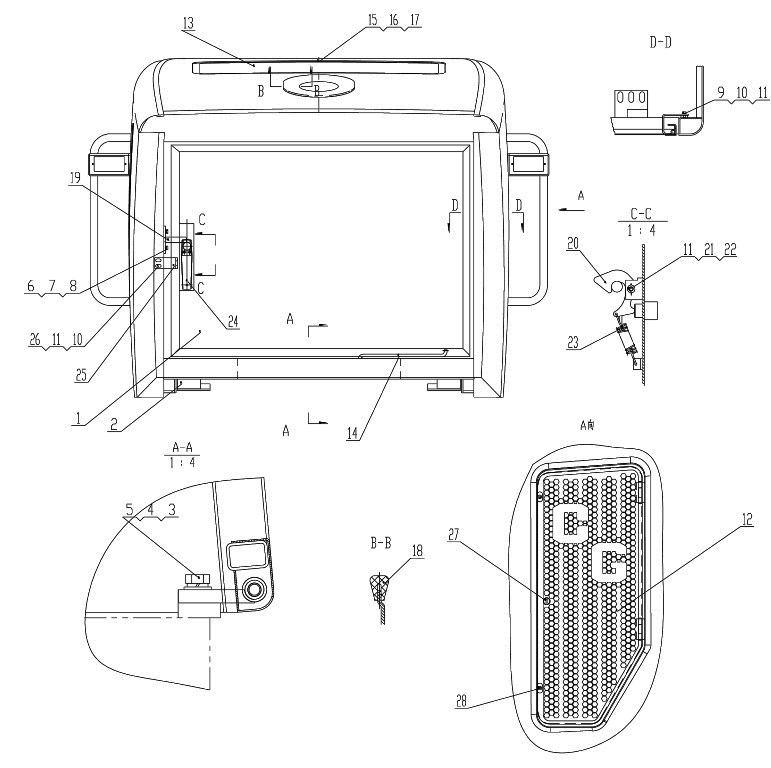

Frame Group V

← Frame Group III Cab I →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear door

Каталожный номер:Z40H120902

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gemel

Каталожный номер:Z38G120900004T3

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M16X50

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 16

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer 16

Каталожный номер:GB/T97.1-2002

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt M10X25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M8X20

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 8

Каталожный номер:GB/T96.1-2002

Комплект:7

Примечание:

№ на схеме:12

Наименование:Side door

Каталожный номер:Z40H120906

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:Z40H120900001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hook

Каталожный номер:Z50F1209045

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M6X20

Каталожный номер:GB/T5783-2000

Комплект:16

Примечание:

№ на схеме:16

Наименование:Washer 6

Каталожный номер:GB/T93-1987

Комплект:16

Примечание:

№ на схеме:17

Наименование:Washer 6

Каталожный номер:GB/T96.1-2002

Комплект:16

Примечание:

№ на схеме:18

Наименование:Rubber

Каталожный номер:Z5E3120900007A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:Z55S120906T6

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hook

Каталожный номер:Z3BII120604002

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:Z3BII120604003

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pin3X20

Каталожный номер:GB/T91-2000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring coil

Каталожный номер:Z3BII120604008

Комплект:1

Примечание:

№ на схеме:24

Наименование:Locker

Каталожный номер:GMS501B

Комплект:1

Примечание:

№ на схеме:25

Наименование:Orientation plate

Каталожный номер:Z40H120900002

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8X18

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:27

Наименование:Lock

Каталожный номер:CGMSWY

Комплект:2

Примечание:

№ на схеме:28

Наименование:Rubber

Каталожный номер:Z50E120902002

Комплект:4

Примечание:
