Тормозная система/Control manifold Assembly Z38G090101T2

Тормозная система/Control manifold Assembly Z38G090101T2

← Клапан тормозной/Service Brakes 06-466-218 Тормозная система/Safety valve Z38G090102T2 →

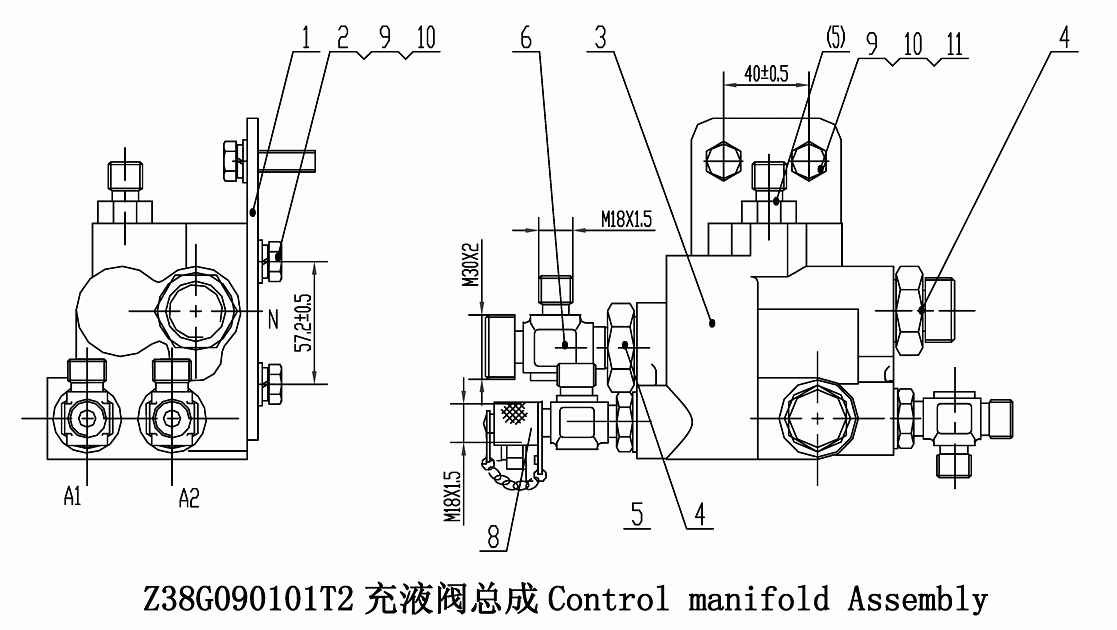

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:board
Каталожный номер:Z50G090102001T15
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:Z30090100008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Control manifold
Каталожный номер:06-463-200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:1DO-30-12Z
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:1CO-18-08Z
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:CDCD-30-18-30Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector
Каталожный номер:CC-18Z
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:2OC-08-12Z1-908-06-20-010Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector GB/T97.1-2002
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 10 GB/T93-1987
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M10X35 GB/T5783-2000
Каталожный номер:
Комплект:2
Примечание:
