Система впуска/Admission Assembly Z38G0103

← Топливный бак/Fuel Tank Assembly Z38G0101 Система выпуска/Exhaust Assembly Z38G0104 →

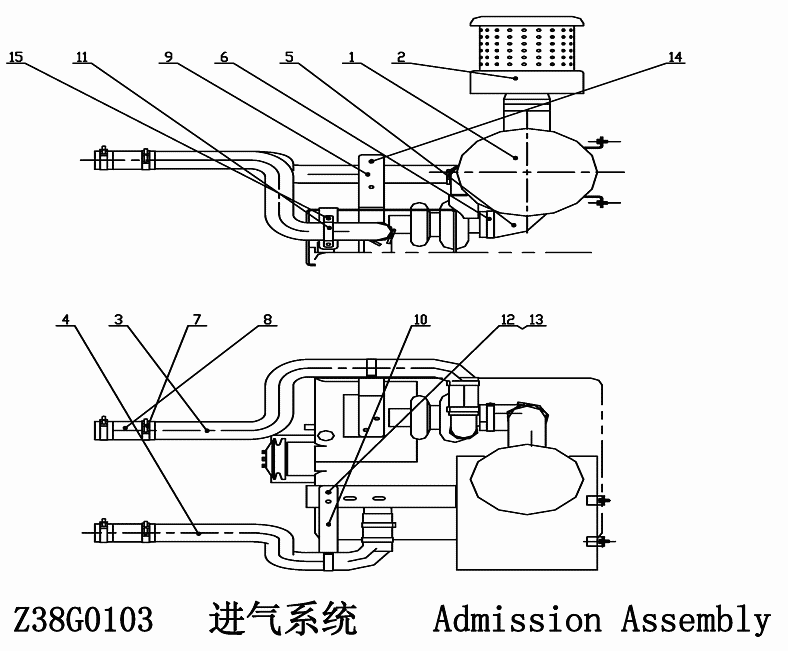

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air Cleaner

Каталожный номер:A927

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air Beforehand Cleaner

Каталожный номер:KA50-5

Комплект:1

Примечание:

№ на схеме:3

Наименование:Inlet Gas Pipe Of Middle Cooling I

Каталожный номер:Z38G010301

Комплект:1

Примечание:

№ на схеме:4

Наименование:Inlet Gas Pipe Of Middle Cooling ?

Каталожный номер:Z38G010302

Комплект:1

Примечание:

№ на схеме:5

Наименование:Inlet Gas Colloid Pipe

Каталожный номер:Z50G010300001T7

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:?130-?140

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:8

Наименование:Silica Gel Pipe

Каталожный номер:IC9288

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bracket one

Каталожный номер:Z38G010300002

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:Z38G010300001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clip

Каталожный номер:Z50G010300003T17

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M10X25 GB/T5783-2000

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:13

Наименование:Washer 10 GB/T93-1987

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:14

Наименование:Nut M10 GB/T6170-2000

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:15

Наименование:Cushion 10 GB/T97.1-2000

Каталожный номер:

Комплект:12

Примечание:
