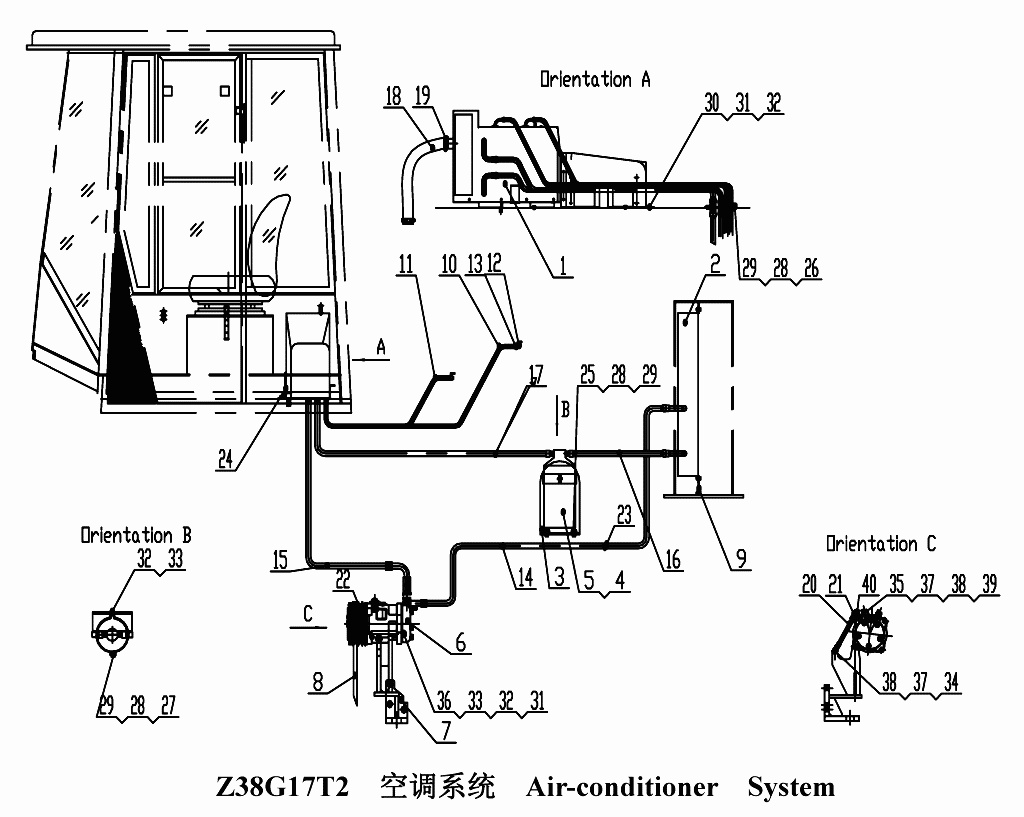

Кондиционер/Air-conditioner System Z38G17T2

← Кабина/Cab Z38G13T2-5 Рабочее оборудование/Implement (I) Z38G14T2-1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Evaporator Assembly

Каталожный номер:KQ2N3.0-CG2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Condenser Assembly

Каталожный номер:Z38G170000001T2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Storage Bottle Bracket

Каталожный номер:Z38G170000002T2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Refrigerant R134a 1050ml

Каталожный номер:HFC-R134a

Комплект:1

Примечание:

№ на схеме:5

Наименование:Storage Bottle

Каталожный номер:Z38G170000003T2

Комплект:1

Примечание:

№ на схеме:6

Наименование:Compressor

Каталожный номер:SE5H14/24V

Комплект:1

Примечание:

№ на схеме:7

Наименование:Compressor Bracket

Каталожный номер:Z38G170101T2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Three-cornered Strap

Каталожный номер:Z38G170000004T2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Condenser Bracket

Каталожный номер:Z38G1702T2

Комплект:1

Примечание:

№ на схеме:10

Наименование:Inlet Pipe

Каталожный номер:Z38G170000005T2

Комплект:1

Примечание:

№ на схеме:11

Наименование:Outlet Pipe

Каталожный номер:Z38G170000006T2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve

Каталожный номер:Z3/8

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hoop 20-30

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:14

Наименование:High Pressure Pipe

Каталожный номер:Z38G170000007T2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Low Pressure Pipe

Каталожный номер:Z38G170000008T2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Condenser Outlet Pipe

Каталожный номер:Z38G170000009T2

Комплект:1

Примечание:

№ на схеме:17

Наименование:Evaporator Inlet Pipe

Каталожный номер:Z38G170000010T2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe

Каталожный номер:Z38G170000011T2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hoop

Каталожный номер:Z38G170000012T2

Комплект:2

Примечание:

№ на схеме:20

Наименование:Adjustive screw

Каталожный номер:P165.17.1-2

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adjustive seat

Каталожный номер:Z35G130501003

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:Z40F130501002T2

Комплект:2

Примечание:

№ на схеме:23

Наименование:Locking Cable Ties

Каталожный номер:ZD200X8

Комплект:20

Примечание:

№ на схеме:24

Наименование:Foam

Каталожный номер:Z38G170000013T2

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M6X16 GB/T5782-2000

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M6X20 GB/T5782-2000

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt M6X30 GB/T5782-2000

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer 6 GB/T97.1-2002

Каталожный номер:

Комплект:7

Примечание:

№ на схеме:29

Наименование:Washer 6 GB/T93-1987

Каталожный номер:

Комплект:7

Примечание:

№ на схеме:30

Наименование:Bolt M8X25 GB/T5782-2000

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:31

Наименование:Washer 8 GB/T97.1-2002

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:32

Наименование:Washer 8 GB/T93-1987

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:33

Наименование:Nut M8 GB/T6170-2000

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt M10X25 GB/T5783-2000

Каталожный номер:

Комплект:7

Примечание:

№ на схеме:35

Наименование:Bolt M10X40 GB/T5783-2000

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M10X130 GB/T31.1-88

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 10 GB/T93-87

Каталожный номер:

Комплект:9

Примечание:

№ на схеме:38

Наименование:Washer 10 GB/T95-2002

Каталожный номер:

Комплект:15

Примечание:

№ на схеме:39

Наименование:Nut M10 GB/T6170-2000

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:40

Наименование:Nut M12 GB/T6170-2000

Каталожный номер:

Комплект:2

Примечание:
