Гидросистема/Implement Hydraulic System Z38G10T2-2

← Гидросистема/Implement Hydraulic System Z38G10T2-1 Клапан тормозной/Control manifold 06-463-200 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

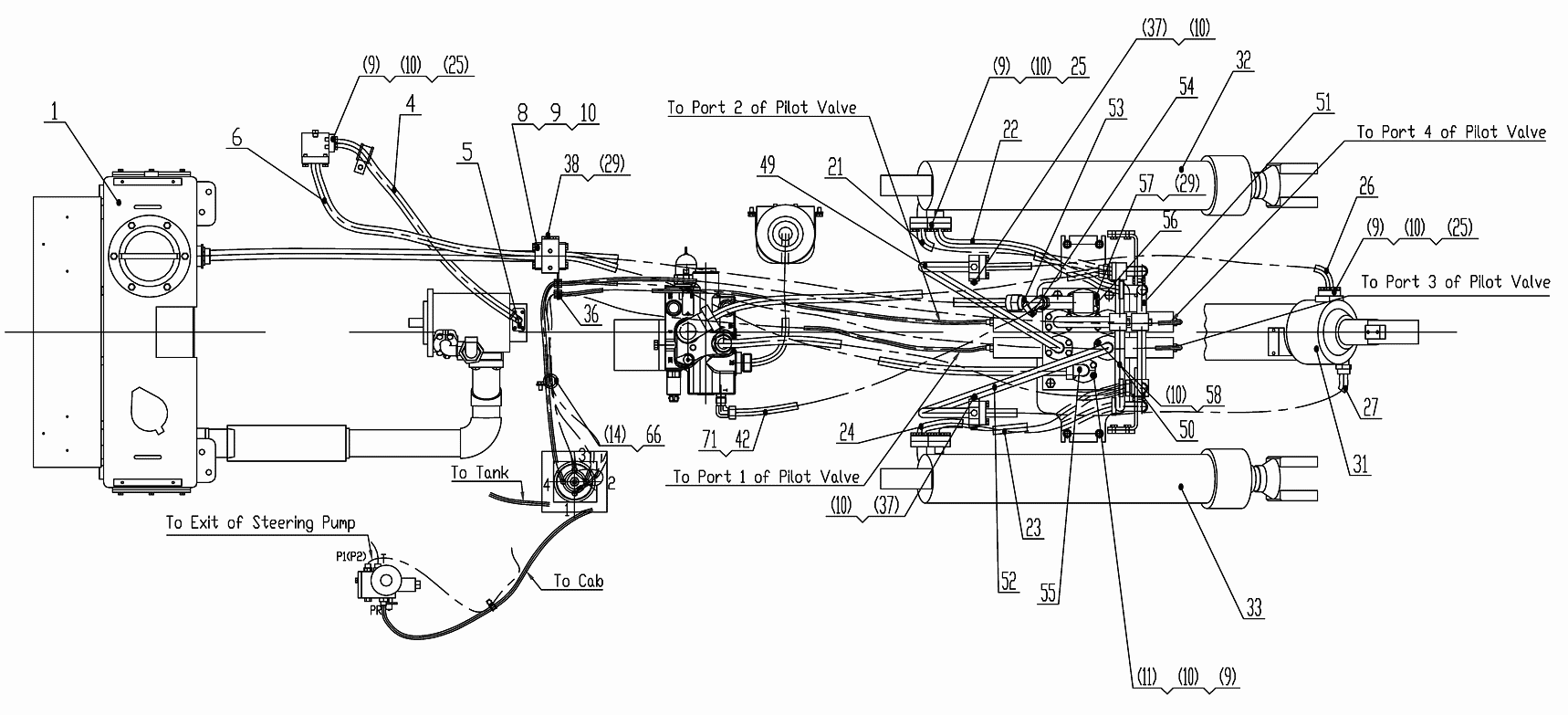

№ на схеме:1

Наименование:Hydraulic Oil Tank

Каталожный номер:Z38G1001T2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose 87392-12-12(H130)Z/87392-12-12ZX4 SP12X940V270

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange (3/8”X16-32)

Каталожный номер:FL-12Z

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose 20542-42-16TZ/87342-16-16ZX4SP16X 1010V270

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:FL-16Z

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M10X30 GB/T5783-2000

Каталожный номер:

Комплект:68

Примечание:

№ на схеме:10

Наименование:Washer 10 GB/T93-1987

Каталожный номер:

Комплект:92

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:FL-20Z

Комплект:3

Примечание:

№ на схеме:14

Наименование:Bolt M8X16 GB/T5783-2000

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:21

Наименование:Hose 87312-12-12Z/87392-12-12ZX4SH12X9 00RNLDCN

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose 87312-12-12Z/87392-12-12(H130)ZX4 SH12X1020RNLDCN

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose 87312-12-12Z/87392-12-12(H130)ZX4 SH12X1020RNLDCW

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose 87312-12-12Z/87392-12-12ZX4SH12X9 00RNLDCW

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:Flange

Каталожный номер:FL-12Z

Комплект:10

Примечание:

№ на схеме:26

Наименование:Hose 87312-16-12Z/87392-12-12ZX4SH12X1 300DCW

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose 87312-16-12Z/20592-36-12TZX4SH12X 1270

Каталожный номер:

Комплект:

Примечание:

№ на схеме:29

Наименование:Washer 12 GB/T93-1987

Каталожный номер:

Комплект:13

Примечание:

№ на схеме:31

Наименование:Tilting Cylinder Assembly

Каталожный номер:Z38G1008T1

Комплект:1

Примечание:

№ на схеме:32

Наименование:Tilting Cylinder Assembly

Каталожный номер:Z38G1006T1

Комплект:1

Примечание:

№ на схеме:33

Наименование:Tilting Cylinder Assembly

Каталожный номер:Z38G1007T1

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:6C-16LNZ

Комплект:4

Примечание:

№ на схеме:37

Наименование:Bolt M10X20 GB/T5783-2000

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:38

Наименование:Bolt M12X25 GB/T5783-2000

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:42

Наименование:Hose 20411-30-12ZX1T12X650

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:49

Наименование:Steel Tube Assembly

Каталожный номер:Z38G1009T1

Комплект:1

Примечание:

№ на схеме:50

Наименование:Steel Tube Assembly

Каталожный номер:Z38G1010T1

Комплект:1

Примечание:

№ на схеме:51

Наименование:Steel Tube Assembly

Каталожный номер:Z38G1011T1

Комплект:1

Примечание:

№ на схеме:52

Наименование:Steel Tube Assembly

Каталожный номер:Z38G1012T1

Комплект:1

Примечание:

№ на схеме:53

Наименование:Multi-way valve T Meatus Assembly

Каталожный номер:Z38G1013T1

Комплект:1

Примечание:

№ на схеме:54

Наименование:Connector

Каталожный номер:2C9-30Z

Комплект:1

Примечание:

№ на схеме:55

Наименование:Connector

Каталожный номер:1DFL9-42-20Z

Комплект:1

Примечание:

№ на схеме:56

Наименование:Flange

Каталожный номер:FL-24Z

Комплект:1

Примечание:

№ на схеме:57

Наименование:Bolt M12X35 GB/T5783-2000

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:58

Наименование:Bolt M10X35 GB/T5783-2000

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:66

Наименование:R clip

Каталожный номер:K0608-35Z

Комплект:1

Примечание:

№ на схеме:71

Наименование:Hose 87692-16-12Z/20491-30-12ZX1T12X550

Каталожный номер:

Комплект:1

Примечание:
