Value assem Z35H1004T13

← Hydraulic oil box Z35H1001T13 Multi-Way Inverter Valve Z40F1003T13 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

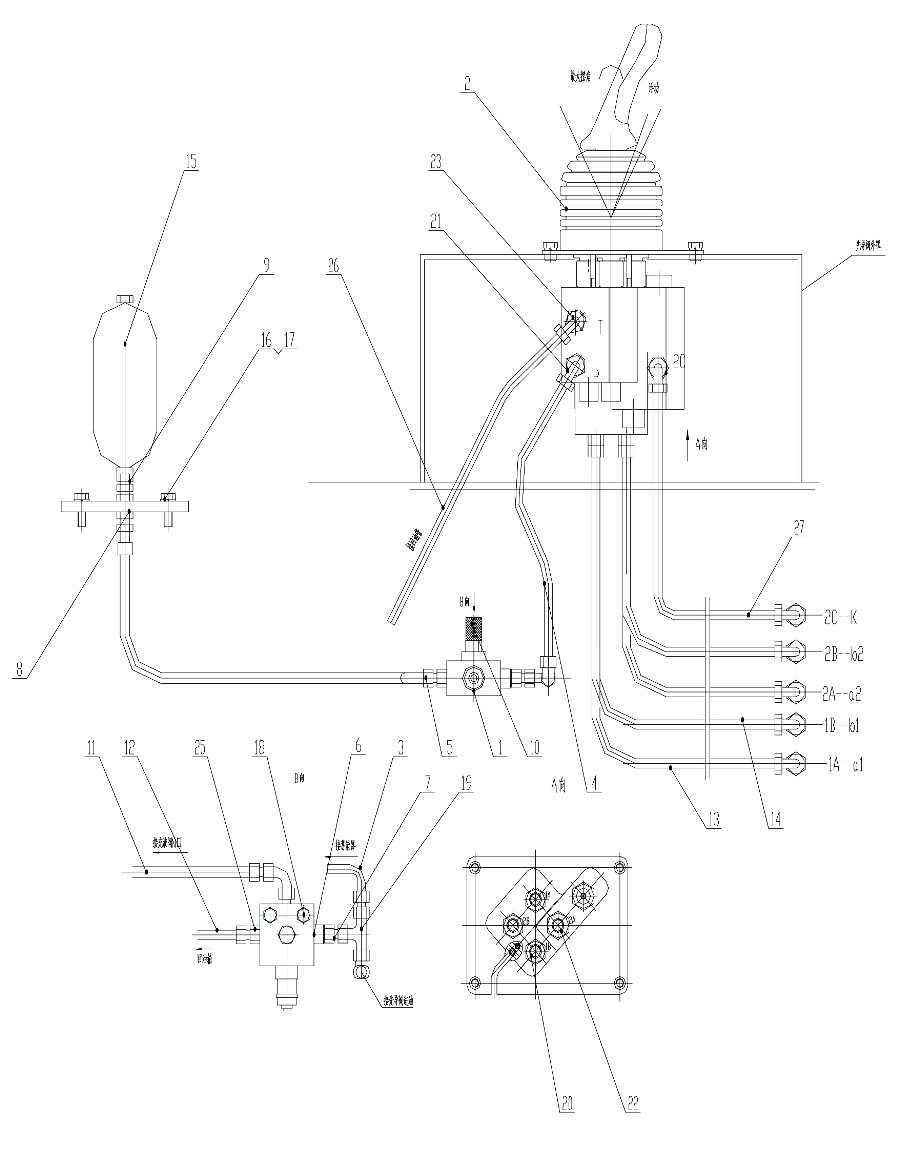

№ на схеме:1

Наименование:Vavle

Каталожный номер:YLF10

Комплект:1

Примечание:

№ на схеме:2

Наименование:Vavle

Каталожный номер:DXS-00

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose assem

Каталожный номер:20491-18-06/20411-18-06X1T06ITX600

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose assem

Каталожный номер:20411-18-06/20491-18-06X1T06ITX1200

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1CH-18-16

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:2LC-16-18

Комплект:2

Примечание:

№ на схеме:7

Наименование:Vavle

Каталожный номер:RD12-L

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:6C-18LN

Комплект:6

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:2ZC-08-18

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:PT-3

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose assem

Каталожный номер:20411-18-06/20491-18-06X2T06ITX390

Комплект:18

Примечание:

№ на схеме:12

Наименование:Hose assem

Каталожный номер:20411-18-06/20491-18-06X1T06ITX450

Комплект:6

Примечание:

№ на схеме:13

Наименование:Hose assem

Каталожный номер:20491-16-04/20411-16-04X1T04AGX2750

Комплект:12

Примечание:

№ на схеме:14

Наименование:Hose assem

Каталожный номер:20411-16-04X1T04AGX2250

Комплект:4

Примечание:

№ на схеме:15

Наименование:Accumulator

Каталожный номер:SBO210-0.32E1/112A-210AK60

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10X20

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M20X50

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:BC-18

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:1CH-16-14

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:1CH9-18-14OG

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:1CH-16-14L65CG

Комплект:

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:1CH9-18OG

Комплект:

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:1CH9-16-14OG

Комплект:

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:2C9-18

Комплект:

Примечание:

№ на схеме:26

Наименование:Hose assem

Каталожный номер:20411-18-06X1T06AG X1650

Комплект:

Примечание:

№ на схеме:27

Наименование:Hose assem

Каталожный номер:20411-16-04X1T04AG X2750

Комплект:

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:CC-18

Комплект:

Примечание:
