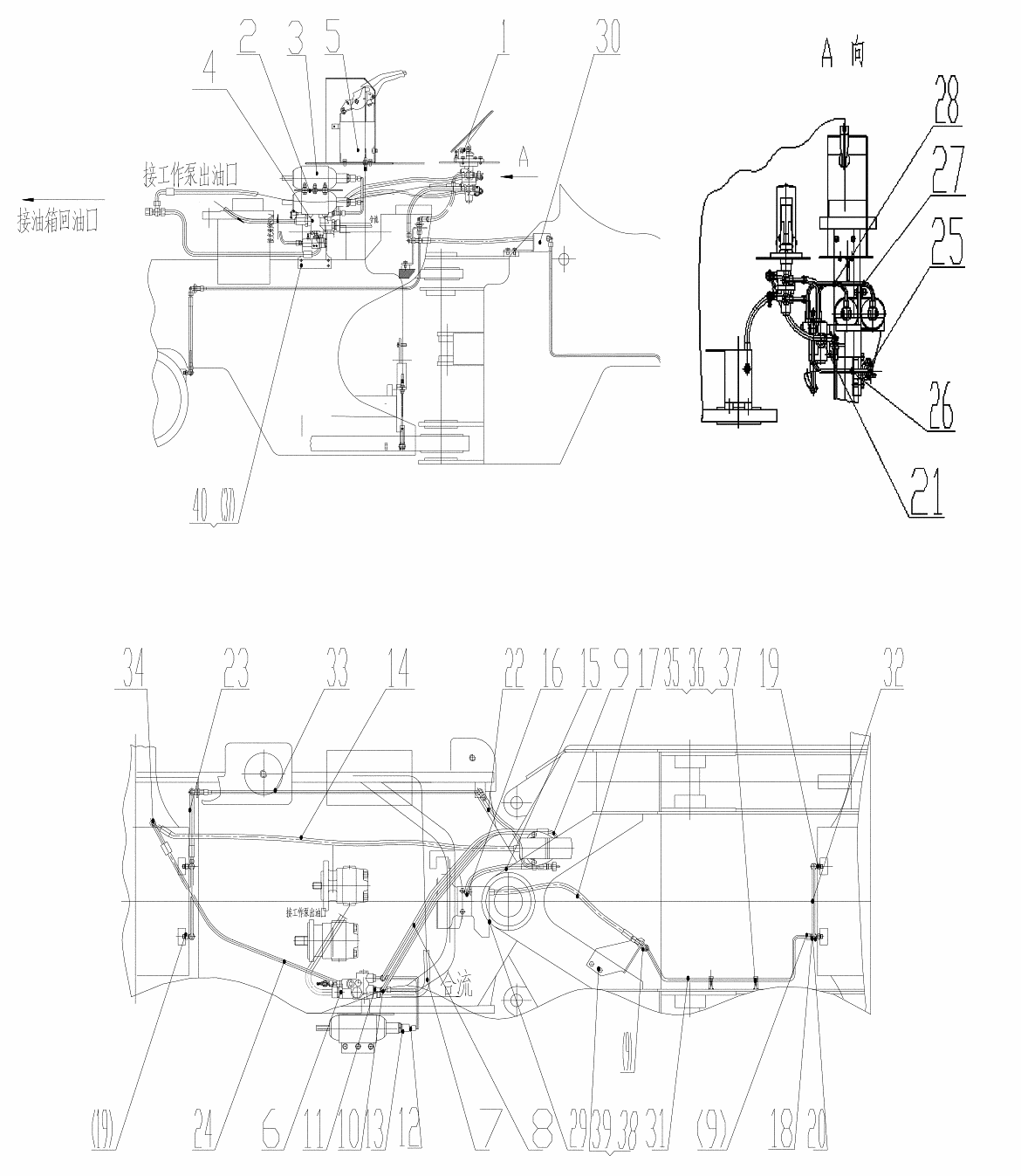

Тормозная система / Brake System Z35H09T4

← Клапан / Valve Assembly Z35H0801 Клапан тормозной / Service Brake Valve Assembly Z35H0901T4 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake Valve Assembly

Каталожный номер:Z35H0901T4

Комплект:1

Примечание:

№ на схеме:2

Наименование:Accumulator Bracket

Каталожный номер:Z35H0902T4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Accumulator

Каталожный номер:NXQ1-L1/31.5-H

Комплект:2

Примечание:

№ на схеме:4

Наименование:Accumulator Charge Valve

Каталожный номер:Z35F0901L

Комплект:1

Примечание:

№ на схеме:5

Наименование:Control machine

Каталожный номер:Z300909

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:1DO-36-12

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose Assembly 20592-36-12T/20592-36-12TX4SM12GJX900V0

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose Assembly 20491-18-05T/20411-18-05TX2T05ITX1100

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:2C9-18

Комплект:6

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:CC-18

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:1CO-18-08

Комплект:3

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:2C-18-30

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:1CL-30-27

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose Assembly 20411-18-05T/20491-18-05TX1T05ITX1600

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector 20411-18-05TX1T05ITX900

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector 2041-18-05TX1T05ITX515

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hose Assembly 2041-18-05TX1T05ITX515

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:CC-18

Комплект:4

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:1CH9-18-14OG

Комплект:3

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:1CH-18-14

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:LCOM-18-08-14OG

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose Assembly 20411-18-05T/20491-18-05TX1T05ITX510

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose Assembly 20411-18-05T/20491-18-05TX1T05ITX510

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose Assembly 20491-18-06T/20411-18-16X1T06ITX1100

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:Low -force on-off

Каталожный номер:Z35H0903T4

Комплект:1

Примечание:

№ на схеме:26

Наименование:Guide

Каталожный номер:Z35F0904L

Комплект:1

Примечание:

№ на схеме:27

Наименование:Guide

Каталожный номер:Z35C0903

Комплект:1

Примечание:

№ на схеме:28

Наименование:Guide

Каталожный номер:Z35C0904

Комплект:1

Примечание:

№ на схеме:29

Наименование:board

Каталожный номер:Z300900007A

Комплект:1

Примечание:

№ на схеме:30

Наименование:board

Каталожный номер:Z300900005A

Комплект:1

Примечание:

№ на схеме:31

Наименование:Guide

Каталожный номер:Z35F0911L

Комплект:1

Примечание:

№ на схеме:32

Наименование:Guide

Каталожный номер:Z35F0905L

Комплект:2

Примечание:

№ на схеме:33

Наименование:Guide

Каталожный номер:Z35F0906L

Комплект:1

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:AC-18

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clip

Каталожный номер:Z35F090000017A

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M8x15

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt M10x30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:40

Наименование:Bolt M10x30

Каталожный номер:GB5783-86

Комплект:4

Примечание:
