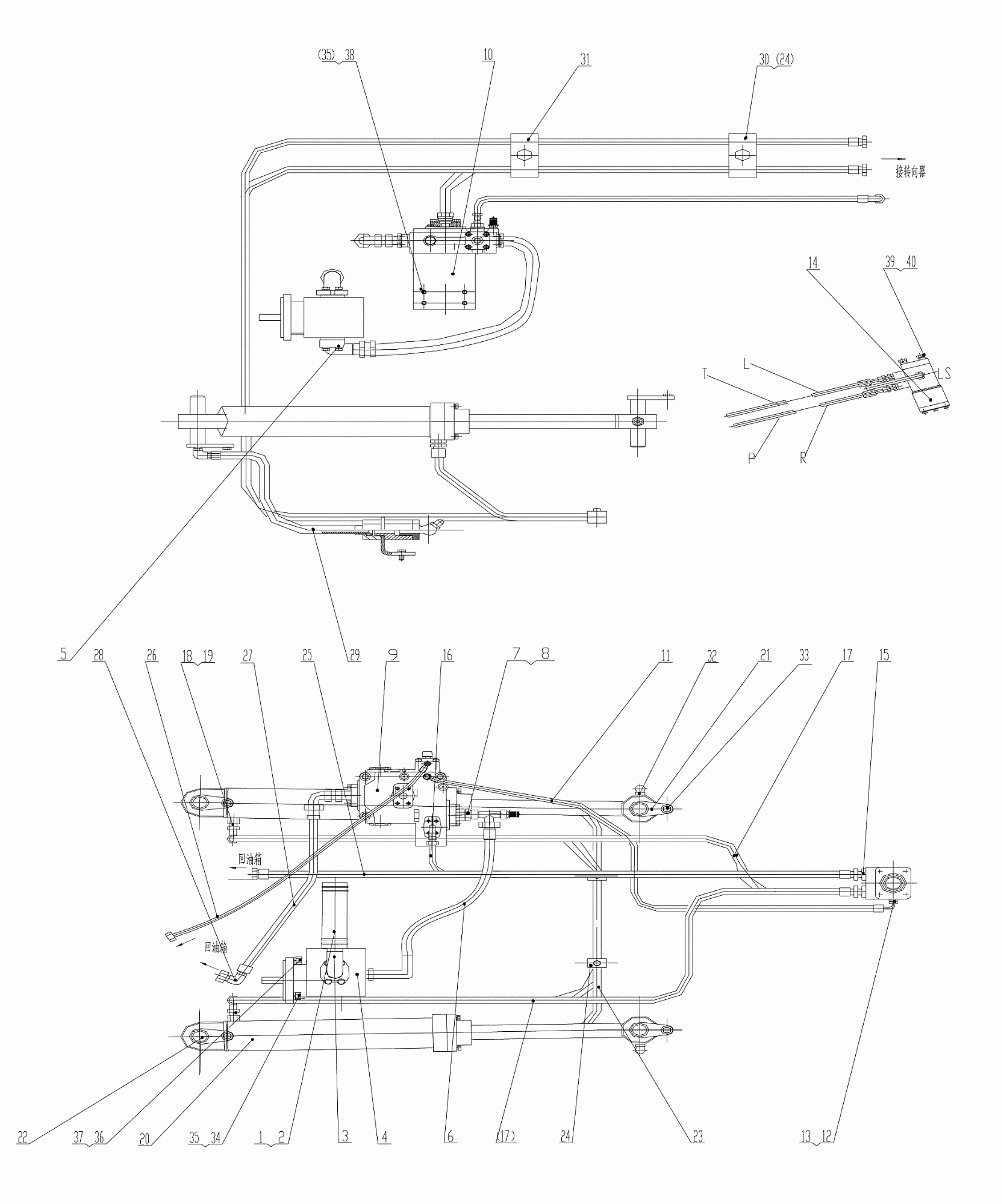

Рулевое управление / Steering System (Cab I) Z35H08T13

← Вал карданный передний / Front Drive Shaft Z35F07 Клапан / Valve Assembly Z35H0801 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe d38x100

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hoop d38x57

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:Suck Tube Assembly

Каталожный номер:Z35H0801T13

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear Pump

Каталожный номер:P5100-F63CX

Комплект:1

Примечание:

№ на схеме:5

Наименование:Inlet Pipe

Каталожный номер:Z35H0802T13

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose 20591-42-16T/20511-36-16X3M16GTX620

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:1DFL-36-16(L100)

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:NMD-14-36-36

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve Assembly.

Каталожный номер:Z35H0801

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve Support

Каталожный номер:Z35C0803

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose 20491-14-04/20411-14-04X1T04GTX1200

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:1CH-14-12

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:2C9-14

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steering Unit

Каталожный номер:BZZ5-630

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:1CH-26-20

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose 20411-26-12/87391-12-12X2T12GTX900

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose 20411-26-08TX2T08GTX2050

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:1CH-26-22

Комплект:4

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:BC-26

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cylinder

Каталожный номер:GO135FZ80/45E-415-803

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin Assembly

Каталожный номер:Z300802

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin Assembly

Каталожный номер:Z300807

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose 20411-26-08TX2T08GTX1850

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:TTPG1-322

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose 20411-26-12X1T12GTX1420

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose 20411-14-04/20491-14-04X1T04GTX1120

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose 87341-16-12/20411-30-12X1T12GTX1030

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:2C9-30

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe

Каталожный номер:Z35H0803

Комплект:2

Примечание:

№ на схеме:30

Наименование:Clamp

Каталожный номер:TTPG1-428

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:GQ22

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil Cup M10X1

Каталожный номер:GB1152-89

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt M12x30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt M12x60

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:35

Наименование:Washer12

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:36

Наименование:Bolt M12x37

Каталожный номер:GB/T898-1988

Комплект:2

Примечание:

№ на схеме:37

Наименование:Nut M12

Каталожный номер:GB41-86

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt M12x35

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:39

Наименование:Bolt M10x45

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:40

Наименование:Washer10

Каталожный номер:GB93-87

Комплект:4

Примечание:
