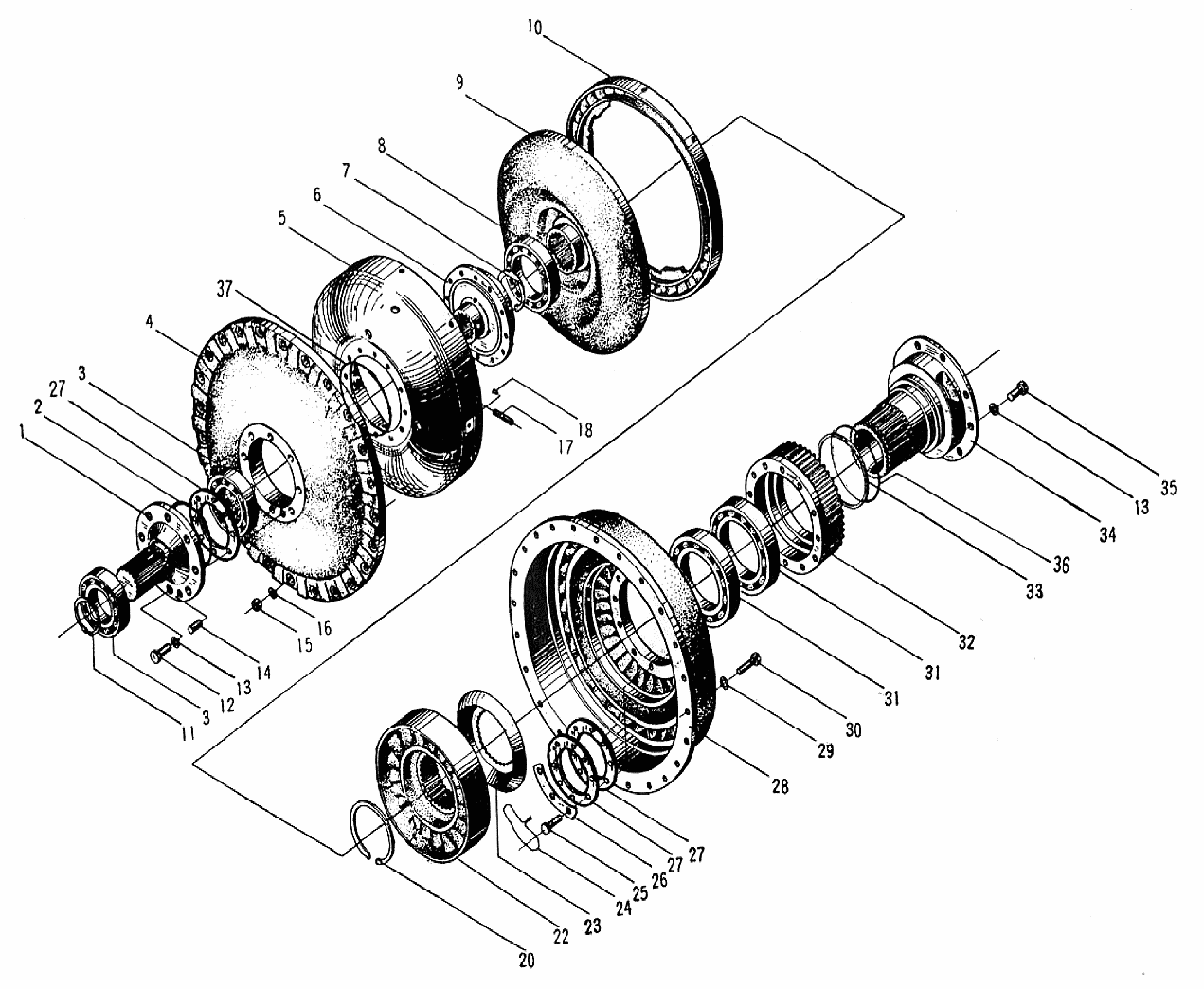

Гидротрансформатор / Torque Converter (I) Z3BII02

← Водяные трубы / Inlet Water Pipe Assembly Z35H0108T11, Outlet Water Pipe Assembly Z35H0104T11 Гидротрансформатор / Torque Converter (II) Z3BII02 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft-Drive

Каталожный номер:Z3BII020000003

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-Ring 95X3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing 6210

Каталожный номер:GB276-93

Комплект:2

Примечание:

№ на схеме:4

Наименование:Converter Drive Housing

Каталожный номер:Z3BII020000002

Комплект:1

Примечание:

№ на схеме:5

Наименование:1st Turbine Housing

Каталожный номер:Z3BII020100003

Комплект:1

Примечание:

№ на схеме:6

Наименование:1st Turbine Hub

Каталожный номер:Z3BII020100001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Snap Ring 52

Каталожный номер:GB893.1-86

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing 6013

Каталожный номер:GB276-93

Комплект:1

Примечание:

№ на схеме:9

Наименование:2nd Turbine

Каталожный номер:Z3BII0202

Комплект:1

Примечание:

№ на схеме:10

Наименование:1st Turbine

Каталожный номер:Z3BII020100005

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap Ring 48

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x25

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:17

Примечание:

№ на схеме:14

Наименование:Pin A10X22

Каталожный номер:GB119-96

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M8

Каталожный номер:GB6170-86

Комплект:25

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:GB93-86

Комплект:32

Примечание:

№ на схеме:17

Наименование:Lock Pin

Каталожный номер:Z3BII020100004

Комплект:9

Примечание:

№ на схеме:18

Наименование:Rivet 8X18

Каталожный номер:GB869-86

Комплект:12

Примечание:

№ на схеме:20

Наименование:Snap Ring

Каталожный номер:Z3BII020000012

Комплект:1

Примечание:

№ на схеме:22

Наименование:Stator

Каталожный номер:Z3BII020000010

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil Catch Ring

Каталожный номер:Z3BII020000013

Комплект:1

Примечание:

№ на схеме:24

Наименование:Locking Wire (d=1.2)

Каталожный номер:Z3BII020000017

Комплект:

Примечание:

№ на схеме:25

Наименование:Bolt M8x30

Каталожный номер:Z3BII020000028

Комплект:12

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:Z3BII020000019

Комплект:4

Примечание:

№ на схеме:27

Наименование:Adjusting Shim

Каталожный номер:Z3BII020000018

Комплект:12

Примечание:

№ на схеме:28

Наименование:Impeller

Каталожный номер:Z3BII020000009

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 8

Каталожный номер:GB848-85

Комплект:24

Примечание:

№ на схеме:30

Наименование:Bolt M8x40

Каталожный номер:GB5783-86

Комплект:24

Примечание:

№ на схеме:31

Наименование:Bearing 6017

Каталожный номер:GB276-93

Комплект:2

Примечание:

№ на схеме:32

Наименование:Gear

Каталожный номер:Z3BII020000027

Комплект:1

Примечание:

№ на схеме:33

Наименование:Seal Ring

Каталожный номер:Z3BII020000016

Комплект:1

Примечание:

№ на схеме:34

Наименование:Stator Seat

Каталожный номер:Z3BII020000015

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M10x25

Каталожный номер:Z3BII020000029

Комплект:9

Примечание:

№ на схеме:36

Наименование:Seal Ring

Каталожный номер:YJSW315.6A-9

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-Ring

Каталожный номер:YJSW315.6A-26

Комплект:1

Примечание:
