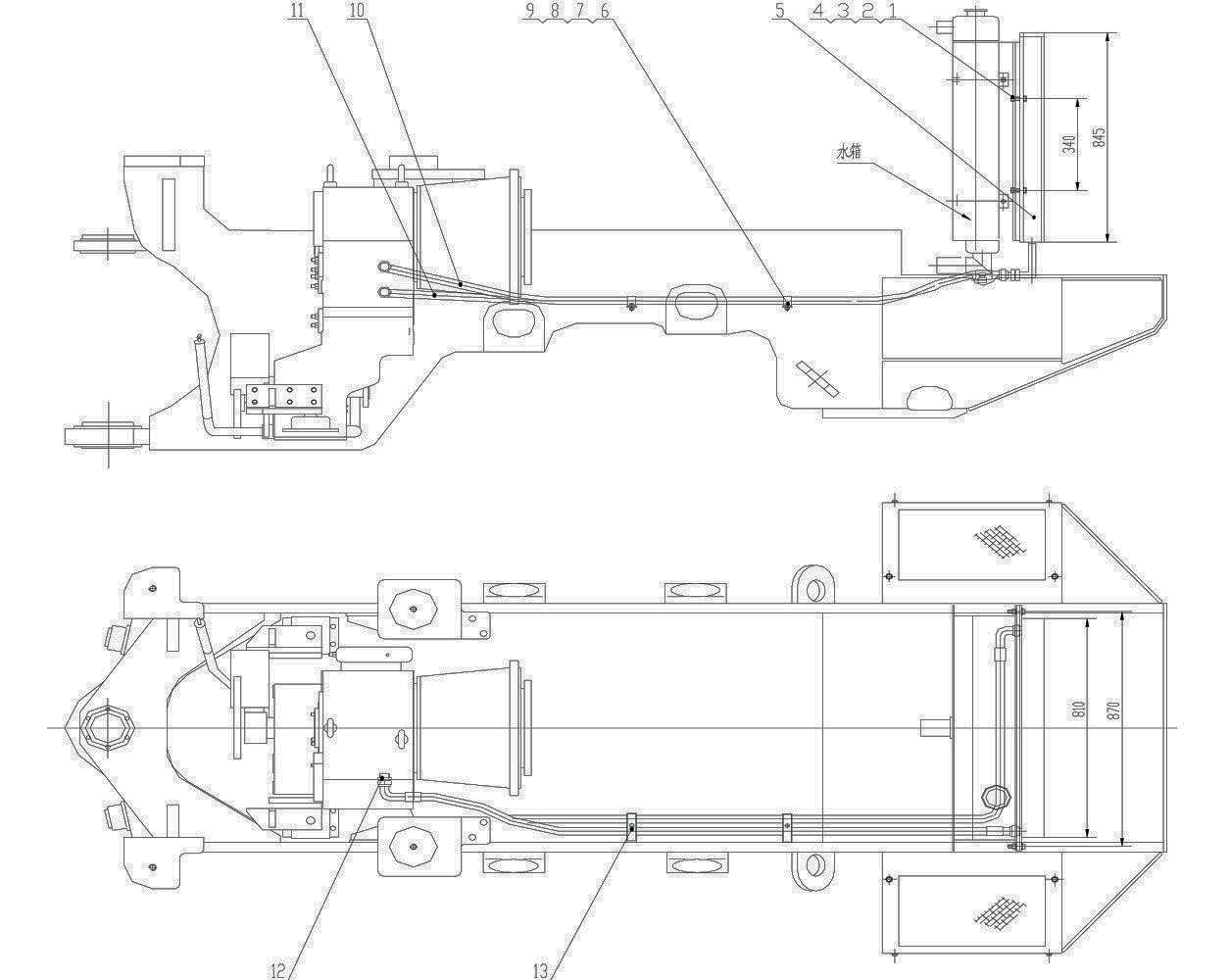

Transmission Oil Line And Control System Z35G04T4

← Torque Converter Transmission Z35G03T3 Hub Reducer Z300602 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12X45

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:GB97.2-85

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:4

Наименование:NutM12

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:5

Наименование:Cooler

Каталожный номер:B1350

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8X50

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:7

Наименование:Wa s h er 8

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:8

Наименование:Wa s h er 8

Каталожный номер:GB97.2-85

Комплект:2

Примечание:

№ на схеме:9

Наименование:NutM8

Каталожный номер:GB6170-86

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:20411-36-16/20491-36-16 X1T16GTX2260

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:20491-36-16X1T16GTX 2650V180°

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:1CO-36-16

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:Z50E100000001

Комплект:2

Примечание:
