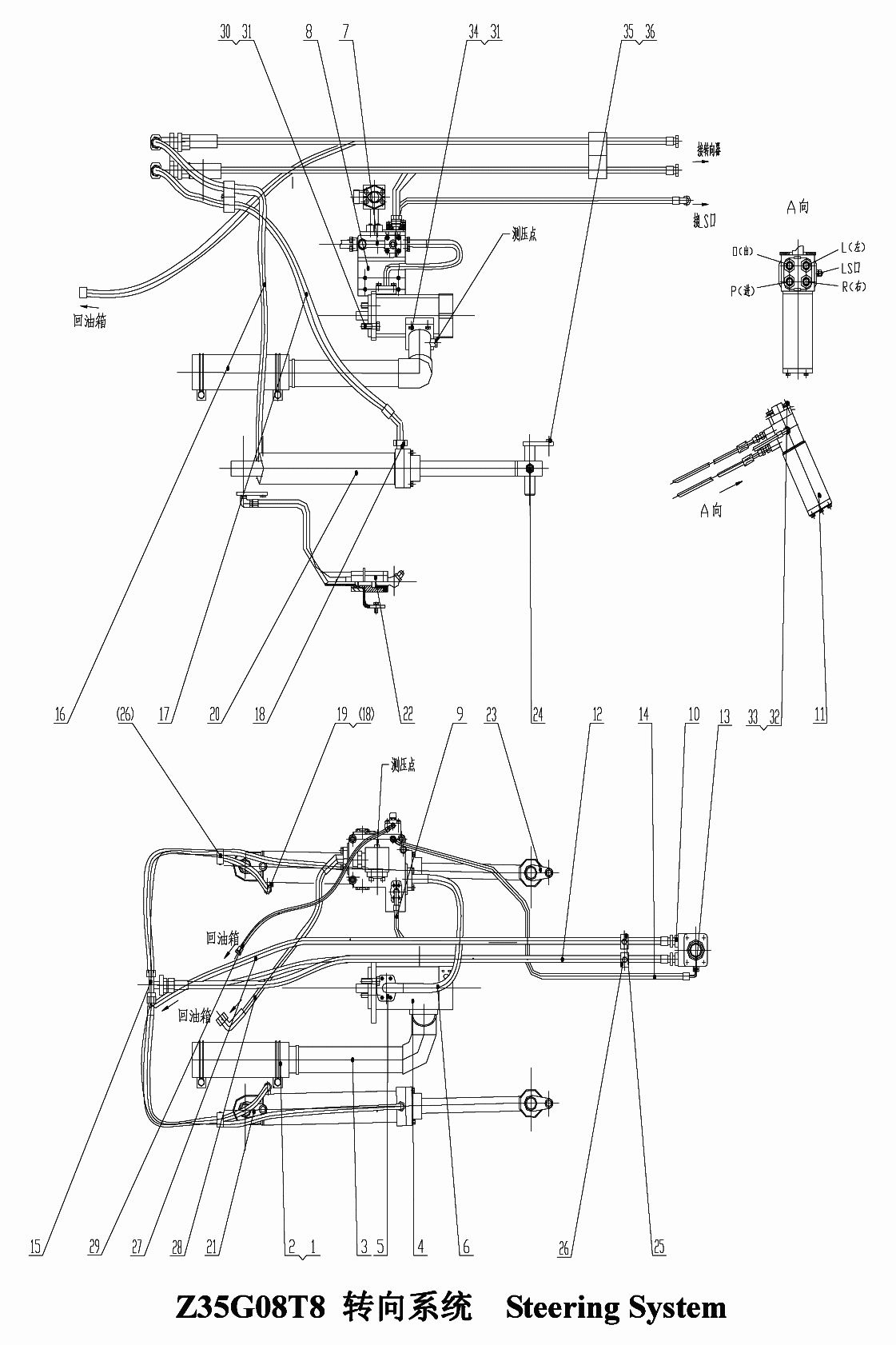

Рулевое управление/Steering System Z35G08T8

← Колесо/Rim Assembly Z300603 Труба всасывающая/Suction Pipe Z35G0801T8 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose Ф84X400

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp ?85-?100

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:3

Наименование:Suction Pipe

Каталожный номер:Z35G0801T8

Комплект:1

Примечание:

№ на схеме:4

Наименование:Vane pump

Каталожный номер:3520VQ21A12-297DD20

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:FL-20(SAE7/16-14UNC-2A)

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose 87391-20-20/87341-16-20X4SM20GJX650V 270°

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve Assembly

Каталожный номер:Z35G0802T8

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve Support

Каталожный номер:Z35C0803

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose 20411-26-12/20491-26-12X2T12ITX880

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:1CM-26-20WD

Комплект:4

Примечание:

№ на схеме:11

Наименование:Steering Unit

Каталожный номер:BZZ5-630(FK-/20)

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose 20411-26-10X2T10IT X1120

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:1CM-14-12WD

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose 20411-14-04/20491-14-04X1T0 4ITX1100

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:AC6CC-26

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose 20411-26-10/20491-26-10X2T10ITX830

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose 20411-26-10/20491-26-10X2T10ITX920

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose 20411-26-10/20491-26-10X2T10ITX1450

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose 20411-26-10/20491-26-10X2T10ITX141

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:1CM-26-22WD

Комплект:4

Примечание:

№ на схеме:21

Наименование:Connector 90°

Каталожный номер:2C9-26

Комплект:2

Примечание:

№ на схеме:22

Наименование:Steering Cylinder

Каталожный номер:ZL35F80/45.00

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin Assembly

Каталожный номер:Z300807

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pipe

Каталожный номер:Z35H0803

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pin Assembly

Каталожный номер:Z300802

Комплект:2

Примечание:

№ на схеме:26

Наименование:Oil Cup M10X1 JB/T7940.1-1995

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:TTPG1-430

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:TTPG1-426.9

Комплект:3

Примечание:

№ на схеме:29

Наименование:Hose 20411-26-12/20491-30-12X1T12ITX1420

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose 87391-16-12/20491-30-12X1T12ITX830V270YNES

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose 20411-14-06/20491-18-06X1T0 6ITX885

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M16X45 GB5783-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer 16 GB93-87

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:34

Наименование:Bolt M10X45 GB5783-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer 10 GB93-87

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bolt SAE5/8-11UNC-2

Каталожный номер:SAE5/8-11UNC-2A50

Комплект:4

Примечание:

№ на схеме:37

Наименование:Bolt M12X30 GB5783-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer 12 GB93-87

Каталожный номер:

Комплект:4

Примечание:
