Клапан/Valve Z35G1003T8

Клапан/Valve Z35G1003T8

← Гидроцилиндр наклона/Tilting Cylinder ZL35G140-75H.00 Клапан/Valve DKF1-00 →

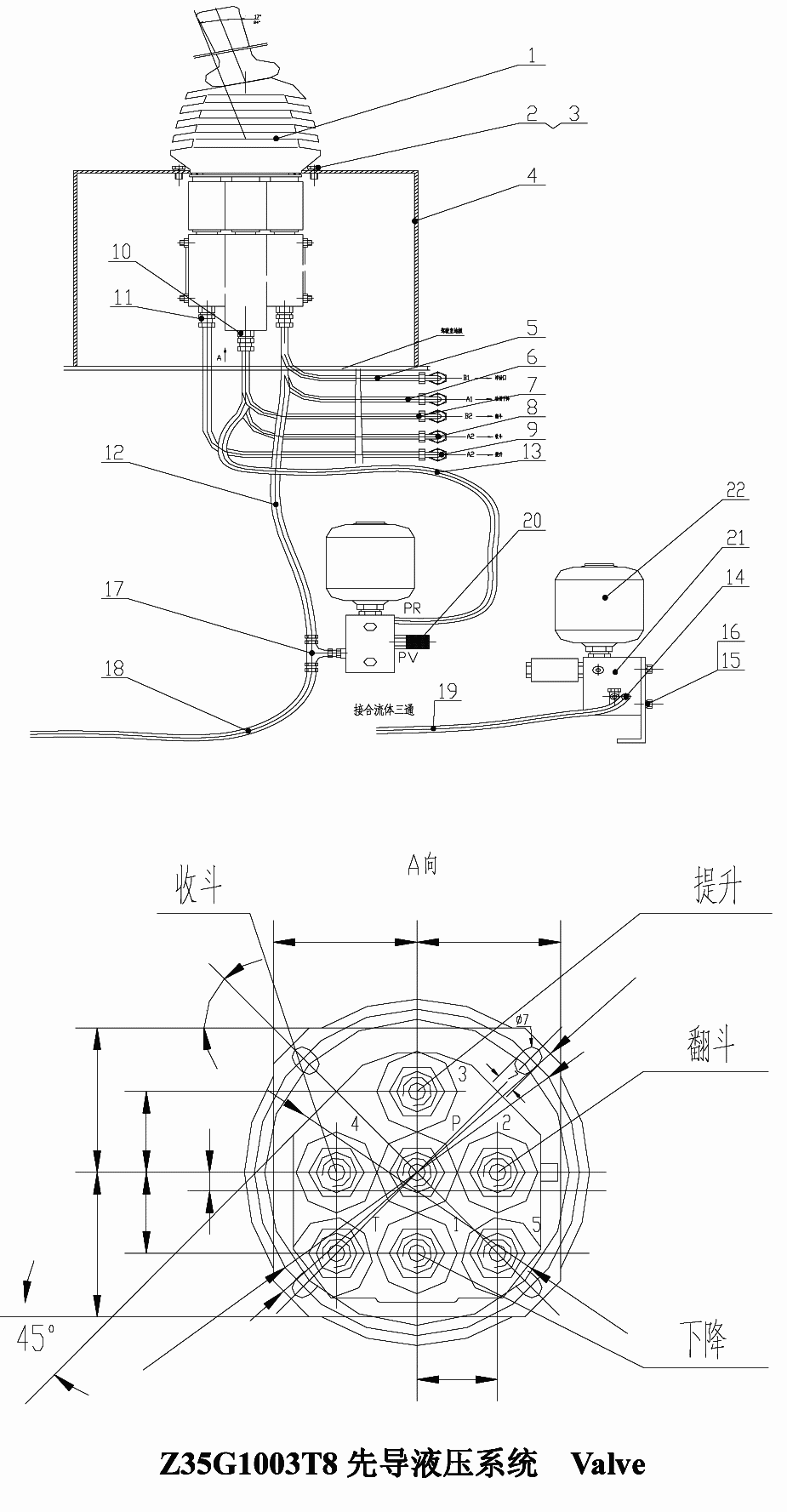

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve
Каталожный номер:5THF6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M6X20 GB5783-86
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 20 GB93-87
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Case Assembly
Каталожный номер:Z35G100301T8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose 20411-16-04/20441-16-04X1T0 4X3010
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose 20411-16-04/20491-16-04X1T0 4X2800
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose 20411-16-04/20491-16-04X1T0 4X2560
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose 20411-16-04/20491-16-04X1T0 4X2880
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose 20411-16-04/20491-16-04X1T0 4X2580
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector
Каталожный номер:1CB-16-04(L90)WD
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:1CB-16-04WD
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose 20411-16-04/20491-16-04X1T0 4ITX1100
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose 20411-16-04/20411-16-04X1T0 4ITX1070
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector
Каталожный номер:1CM-16-14WD
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M8X20 GB5783-86
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 8 GB93-87
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector
Каталожный номер:BC-16
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose 20411-16-05/20491-18-05X1T0 5ITX1050
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose 20441-16-04/20411-16-04X2T04ITX1000
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Connector
Каталожный номер:PT-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Valve
Каталожный номер:DKF1-00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Accumulator
Каталожный номер:SBO210-0.32E1/112A-210AK6
Комплект:1
Примечание:
