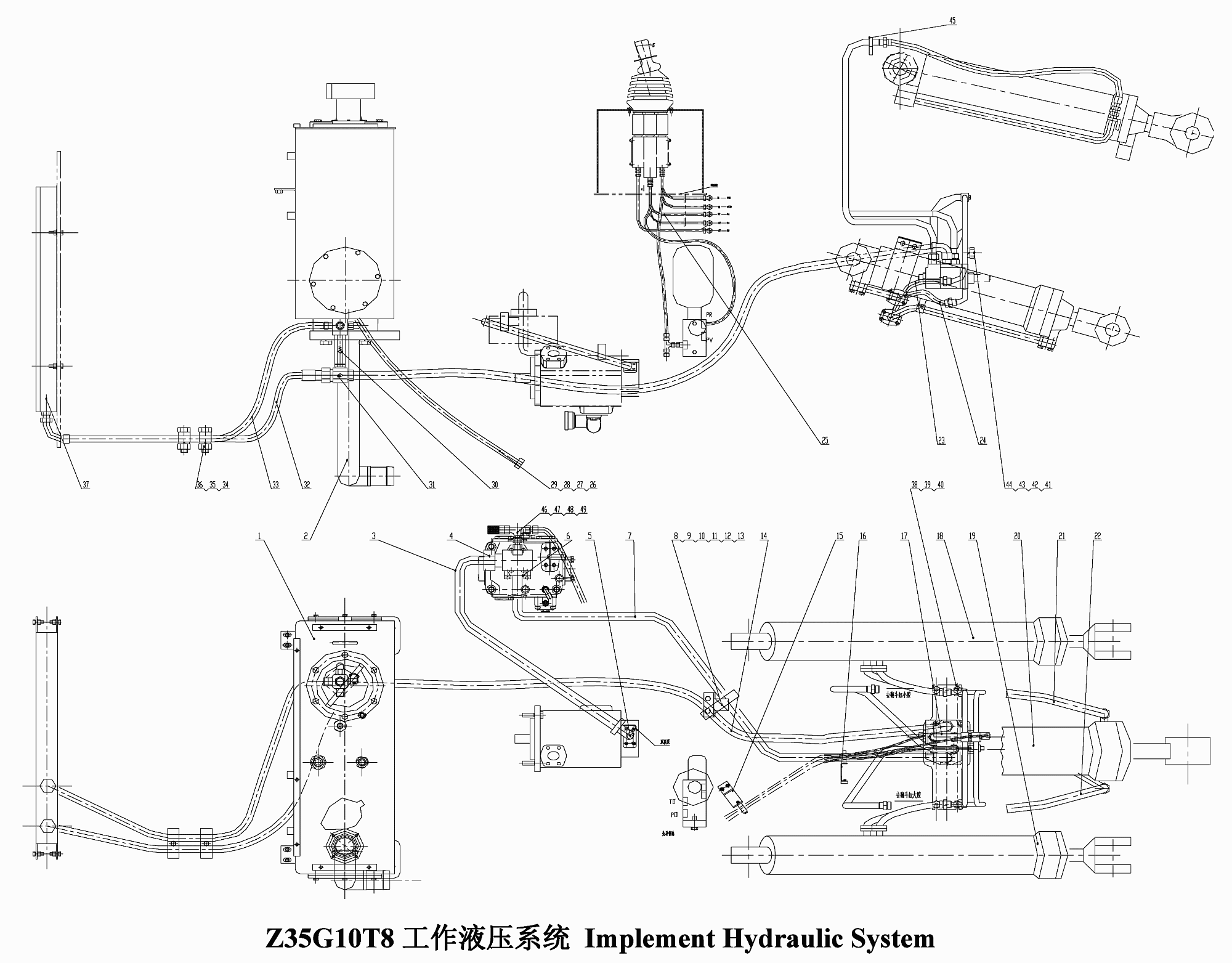

Гидросистема/Implement Hydraulic System Z35G10T8

← Рулевой цилиндр/Steering Cylinder ZL35F80-45.00 Бак гидравлический/Hydraulic Oil Tank Z35G1001T8 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic Oil Tank

Каталожный номер:Z35G1001T8

Комплект:1

Примечание:

№ на схеме:2

Наименование:Grip Pipe Assembly

Каталожный номер:Z35G1002T8

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose 87392-12-12/20542-36-12TXR9R12ITX 650V90

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:2D9-36

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:FL-12

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:FL-20

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose 87392-20-16/20512-42-16X4SP16TKX2 150DCW+RS

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clip

Каталожный номер:Z50F1016

Комплект:2

Примечание:

№ на схеме:9

Наименование:Clip

Каталожный номер:Z35C1008

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 12 GB93-87

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 12 GBGB97.1-85

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12X70 GB5783-86

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M12 GB6170-86

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose 20411-45-20/20491-45-20TX1T20ITX25 40+RS

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clip

Каталожный номер:Z35G1004T8

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:Z35C1009

Комплект:1

Примечание:

№ на схеме:17

Наименование:Multi-way valve

Каталожный номер:Z35C1002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lift Cylinder

Каталожный номер:Z35C1011

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lift Cylinder

Каталожный номер:Z35C1010

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tilting Cylinder

Каталожный номер:Z35C1012

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose 20512-36-12TX4SP12TKX1120

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose 20512-36-12T/20592-36-12TX4SP12TK X1170

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose 20512-36-12T/87392-12-12(H130)XR9R 12ITX960+RS

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose 20512-36-12T/87392-12-12XR9R12ITX 855+RS

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:25

Наименование:Valve

Каталожный номер:Z35G1003T8

Комплект:1

Примечание:

№ на схеме:26

Наименование:Strip 8X200

Каталожный номер:JS-200L

Комплект:2

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:1CH-22-33

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose 20411-22-08X1T08X1200

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:4C-22

Комплект:1

Примечание:

№ на схеме:30

Наименование:Valve

Каталожный номер:DIF-10H (M27X2)

Комплект:

Примечание:

№ на схеме:30

Наименование:Valve

Каталожный номер:DIF-10H (M27X2)

Комплект:1

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:ACHC-45-27-30OG

Комплект:

Примечание:

№ на схеме:32

Наименование:Hose 20441-30-12/20491-30-12X1T12ITX2100

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose 20441-30-12/20491-30-12X1T12ITX2160

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clip

Каталожный номер:Z50E100000001

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt M8x30 GB5783-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:36

Наименование:Washer 8 GB93-87

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:37

Наименование:Oil Radiator

Каталожный номер:Z35C1014

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M12x30 GB5783-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer 12 GB93-87

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:40

Наименование:Support Plate

Каталожный номер:Z35C10000002

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M8x25 GB5783-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 8 GB93-87

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:43

Наименование:Nut M8 GB6170-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:44

Наименование:Clip

Каталожный номер:ZL30B.10-2

Комплект:2

Примечание:

№ на схеме:45

Наименование:Clip

Каталожный номер:GQ-28

Комплект:1

Примечание:

№ на схеме:46

Наименование:Connector

Каталожный номер:PT-3

Комплект:1

Примечание:

№ на схеме:47

Наименование:Connector

Каталожный номер:1CM-16-14WD

Комплект:1

Примечание:

№ на схеме:48

Наименование:Connector

Каталожный номер:BC-16

Комплект:1

Примечание:

№ на схеме:49

Наименование:Connector

Каталожный номер:7MC-14-16

Комплект:1

Примечание:
