Frame Group III

Frame Group III

← Frame Group II Frame Group IV →

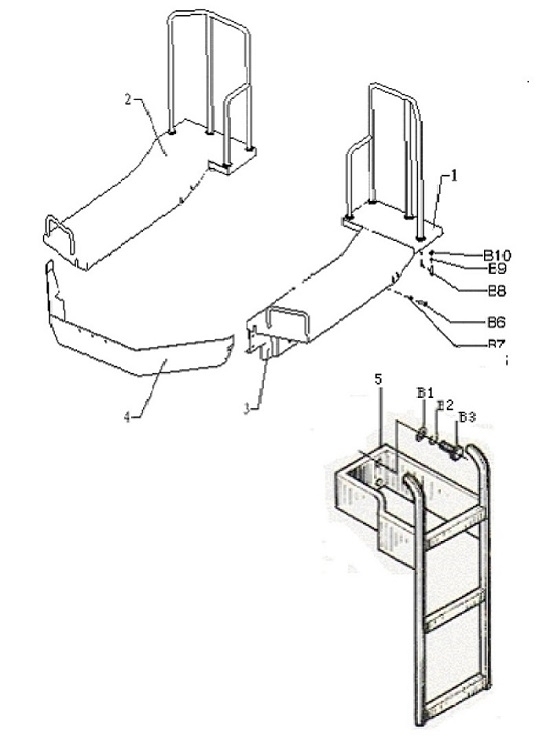

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Left Surrounding Plate
Каталожный номер:W50E01-0002
Комплект:
Примечание:
0 ₽
шт
№ на схеме:B10
Наименование:Washer 16
Каталожный номер:GB97.2-85
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:B9
Наименование:Washer 16
Каталожный номер:GB93-87
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:B8
Наименование:Bolt M16X50
Каталожный номер:GB5783-86
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:B7
Наименование:Washer 10
Каталожный номер:GB97.2-85
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:B6
Наименование:Bolt M10X20
Каталожный номер:GB5783-86
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:B5
Наименование:Washer 10
Каталожный номер:GB93-87
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:B3
Наименование:Bolt M16X40
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:B2
Наименование:Washer 16
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:B1
Наименование:Washer 16
Каталожный номер:GB97.2-85
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Left Plate Assembly
Каталожный номер:Z35G1207T4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right Plate Assembly
Каталожный номер:Z35G1208T4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Right Surrounding Plate
Каталожный номер:W50E01-0001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Front Surrounding Plate
Каталожный номер:W50E01-0101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Staircase
Каталожный номер:Z35G1212T4
Комплект:1
Примечание:
