Control Box Assembly Z35G1306T8

← Handgrip Assembly GMS502C.00-00 Implement I →

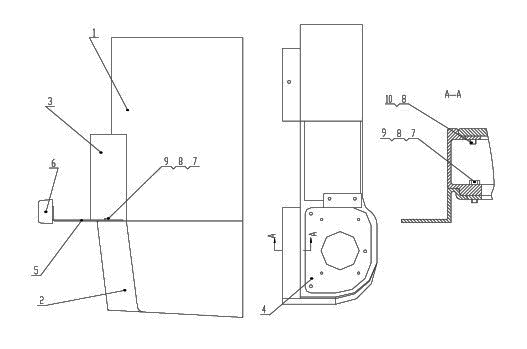

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control Body

Каталожный номер:Z50G130300001T7

Комплект:1

Примечание:

№ на схеме:2

Наименование:Box

Каталожный номер:Z5EH130300002T4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fixing Box

Каталожный номер:Z5EH130300003T4

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:Z35G130600004T8

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fixing Sheet

Каталожный номер:Z5EH130300006T4

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pillow

Каталожный номер:Z5EH130300008T4

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8X25

Каталожный номер:GB5783-87

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:GB95-85

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:9

Примечание:

№ на схеме:10

Наименование:Bolt M8X16

Каталожный номер:GB5783-86

Комплект:3

Примечание:
