Z30E1004T12 Steel Tube Assembly

← SFM-679A Filter Z30E1005T12 Cylinder Tank Assembly →

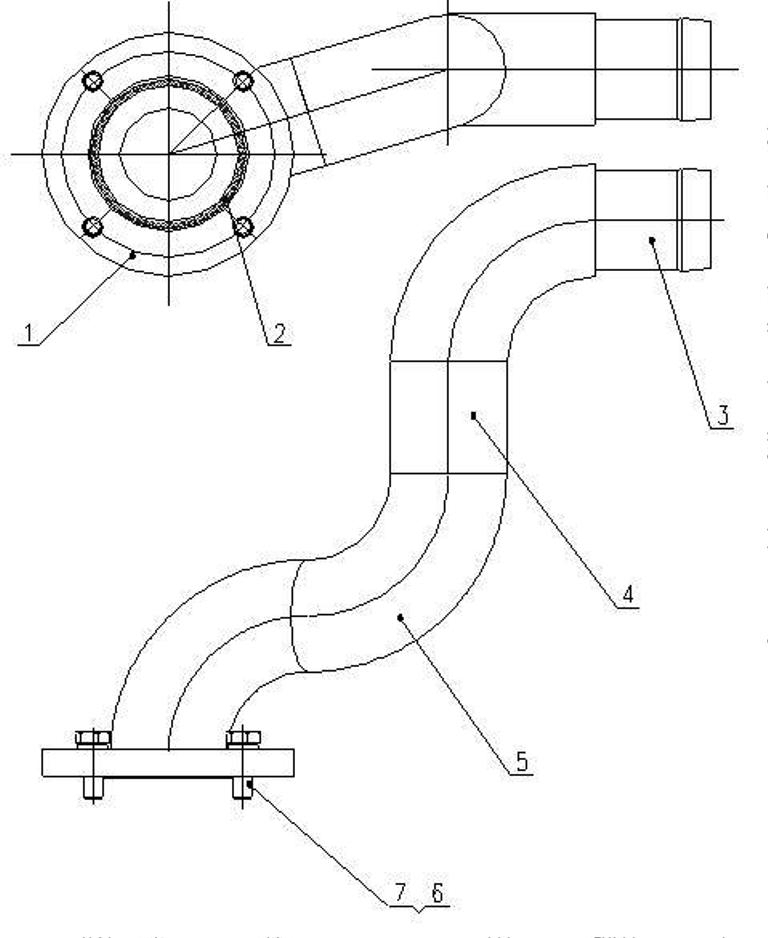

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange

Каталожный номер:Z50F100300001

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-Ring73X3.55

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:CG50.10.9-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel tube

Каталожный номер:Z30E10040001T12

Комплект:1

Примечание:

№ на схеме:5

Наименование:90°Connector

Каталожный номер:57x4/20

Комплект:3

Примечание:

№ на схеме:6

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M10X30

Каталожный номер:GB5783-86

Комплект:4

Примечание:
