Z30E0104T8 Inlet Hose Assembly

← Z30E0103T8 Outlet Hose Assembly Z30E02T12 Torque Converter 1 →

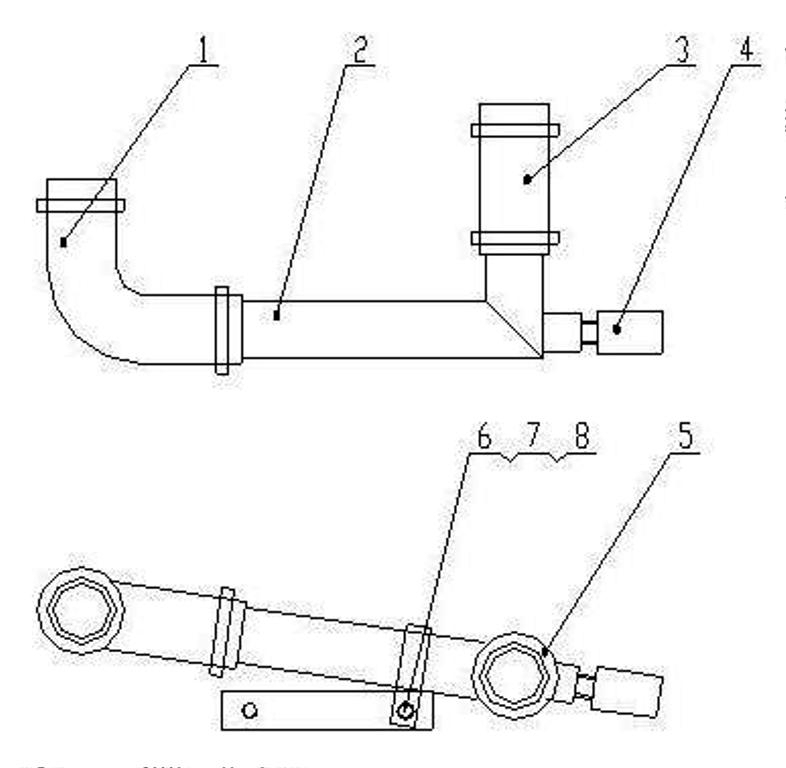

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Inlet Soft Hose I

Каталожный номер:Z30E010400004T8

Комплект:1

Примечание:

№ на схеме:2

Наименование:Inlet Hose

Каталожный номер:Z30E010402T8

Комплект:1

Примечание:

№ на схеме:3

Наименование:Inlet Soft Hose II

Каталожный номер:Z30E010400003T8

Комплект:1

Примечание:

№ на схеме:4

Наименование:Outlet Water Valve

Каталожный номер:WH-207

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:Z30E010400005T8

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12X25

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:1

Примечание:
