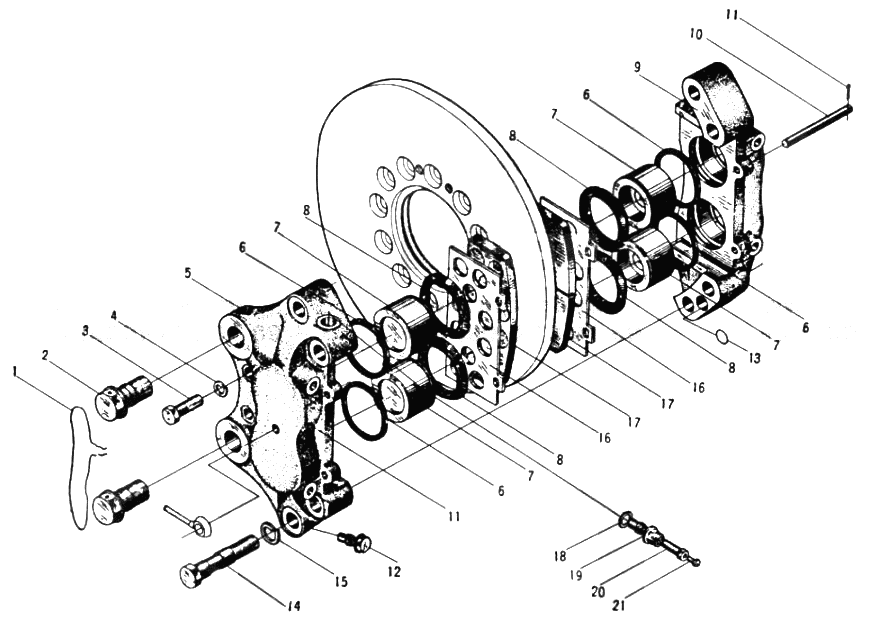

Тормоз / Brake Z3BII0603

← Дифференциал / Differential Z3BII0601 Вал карданный передний / Front Shaft Assembly 1 Z30E0702T12 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock Wire

Каталожный номер:Z3BII060300005

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:Z3BII060300004

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M16X1.5X50

Каталожный номер:GB5786-86

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:5

Наименование:Inside Calliper

Каталожный номер:Z3BII060300012

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal-Rectangle

Каталожный номер:Z3BII060300008

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston Body

Каталожный номер:Z3BII060300009

Комплект:4

Примечание:

№ на схеме:8

Наименование:Dust Shroud

Каталожный номер:Z3BII060300007

Комплект:4

Примечание:

№ на схеме:9

Наименование:Outside Calliper

Каталожный номер:Z3BII060300013

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:Z3BII060300002

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin 2.5x20

Каталожный номер:GB91-76

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:Z3BII060300006

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-Ring 14X2.65

Каталожный номер:GB3452.1-92

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:Z3BII060300001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 22

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:Z3BII060302002

Комплект:2

Примечание:

№ на схеме:17

Наименование:Friction lining

Каталожный номер:Z3BII060302001

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:Z3BII060300014

Комплект:2

Примечание:

№ на схеме:19

Наименование:Exhaust Plug

Каталожный номер:Z3BII060300011

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:Z3BII060300010

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M6x10

Каталожный номер:GB5783-86

Комплект:1

Примечание:
