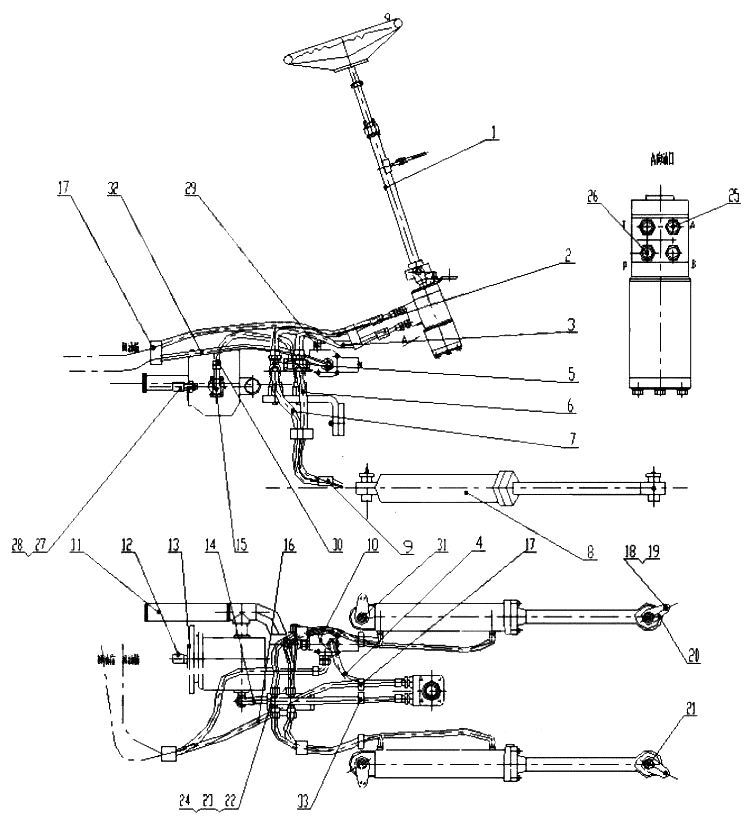

Рулевое управление / Steering System Z30E08T12

← Вал карданный передний / Front Shaft Assembly 2 Z30E0701T12 Рулевое управление / Steering Control Z30E0801T1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering Control

Каталожный номер:Z30E0801T1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Assembly

Каталожный номер:20411-26-08TX2T08GTX415

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose Assembly

Каталожный номер:20411-26-08TX2T08GTX485

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Assembly

Каталожный номер:20411-30-12/20491-30-12X2T12GT

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:AC-26

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose Assembly

Каталожный номер:20411-26-08/20491-26-08TX2T08G

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose Assembly

Каталожный номер:20411-26-08/20491-26-08TX2T08G

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steering Cylinder ZL30E80/45

Каталожный номер:CG321-80/45

Комплект:2

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:TTPG1-320

Комплект:5

Примечание:

№ на схеме:10

Наименование:Flow Valve Assembly

Каталожный номер:Z30E0803T1

Комплект:1

Примечание:

№ на схеме:11

Наименование:Suck Tube Assembly

Каталожный номер:Z30E0801T12

Комплект:1

Примечание:

№ на схеме:12

Наименование:Paper Washer

Каталожный номер:Z3BII080000001T1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pump

Каталожный номер:CBQ-E563FJL

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:20411-30-12X2T12GTX540

Комплект:1

Примечание:

№ на схеме:15

Наименование:Outlet Tube Assembly

Каталожный номер:Z30E0804T1

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:20411-26-12X1T12GTX1550

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:TTPG1-430

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M12X25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:20

Наименование:Head Pin Assembly

Каталожный номер:Z300802

Комплект:2

Примечание:

№ на схеме:21

Наименование:Oil Cup M10X1

Каталожный номер:GB1152-76

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector Bracket

Каталожный номер:Z50E080000001T46

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x25

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:1CL-26-20

Комплект:3

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:1CL-30-20

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M14X55

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:28

Наименование:Washer 14

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:29

Наименование:Connector

Каталожный номер:1CH9-30-27OG

Комплект:2

Примечание:

№ на схеме:30

Наименование:Connector

Каталожный номер:2C9-30

Комплект:1

Примечание:

№ на схеме:31

Наименование:Back Pin Assembly

Каталожный номер:Z300807

Комплект:2

Примечание:
