Z50E130103T38 Right Door & Z50E130102T38 Left Door

Z50E130103T38 Right Door & Z50E130102T38 Left Door

← Cab 4 GMS502 Lock Assembly →

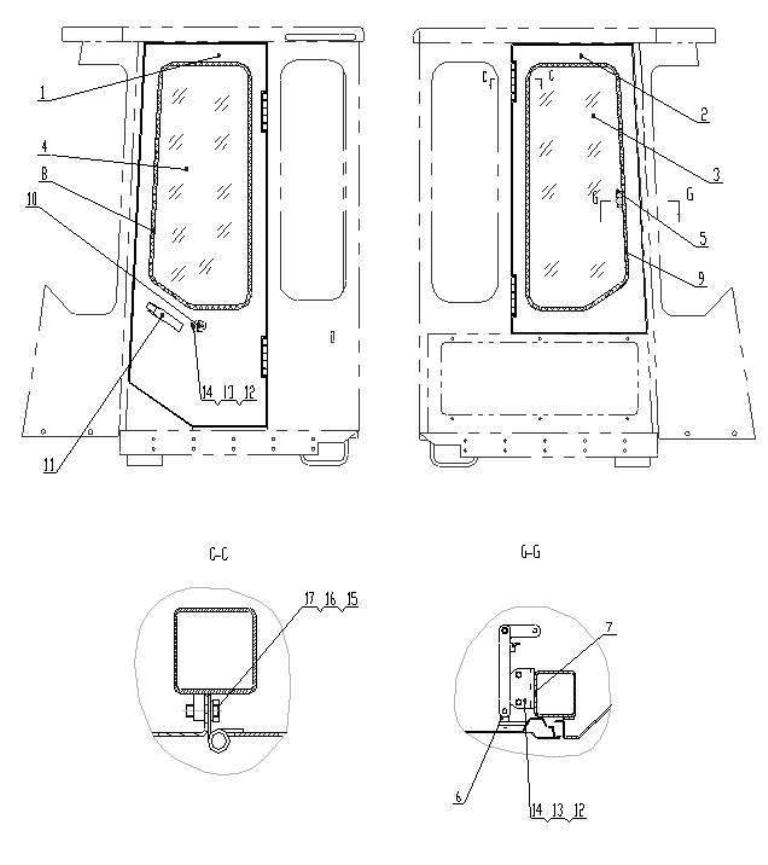

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left Door
Каталожный номер:Z50E130102T38
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right Door
Каталожный номер:Z50E130103T38
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Door Glass
Каталожный номер:Z50E130000006T46
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Door Glass
Каталожный номер:Z50E130000006T46
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Locker
Каталожный номер:GMS605
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:Z50E130100002T10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sheet
Каталожный номер:Z50E130100001T38
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Door strip
Каталожный номер:Z50E130000001T46
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Door strip
Каталожный номер:Z50E130000001T46
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Locker
Каталожный номер:GMS510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Locker
Каталожный номер:GMS502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M8X20
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 8
Каталожный номер:GB95-85
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 8
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M10X20
Каталожный номер:GB5783-86
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 10
Каталожный номер:GB95-85
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer 10
Каталожный номер:GB93-87
Комплект:10
Примечание:
