Рама / Frame Group 3 Z30E12T1

Рама / Frame Group 3 Z30E12T1

← Рама / Frame Group 2 ZL30E12T12 Рама / Frame Group 4 Z30E12T12 →

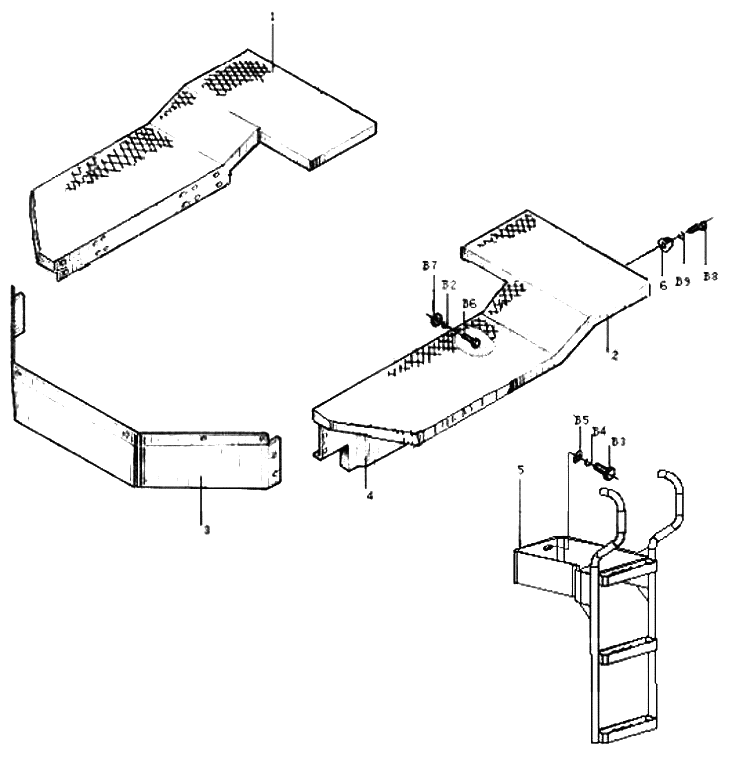

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:B9
Наименование:Washer 6
Каталожный номер:GB93-87
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:B8
Наименование:Bolt M6X30
Каталожный номер:GB5783-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:B7
Наименование:Washer 10
Каталожный номер:GB96-85
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:B6
Наименование:Bolt M10X25
Каталожный номер:GB5783-86
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:B5
Наименование:Washer 16
Каталожный номер:GB96-85
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:B4
Наименование:Washer 16
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:B3
Наименование:Bolt M16X40
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:B2
Наименование:Washer 10
Каталожный номер:GB93-87
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Left Plate Assembly
Каталожный номер:Z30E1207T11
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right Plate Assembly
Каталожный номер:Z30E1208T11
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Front Surrounding Plate
Каталожный номер:Z30E120000022T1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Surrounding Plate
Каталожный номер:Z30E120000023T1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Staircase
Каталожный номер:Z30E1212T12
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Block
Каталожный номер:Z3B
Комплект:2
Примечание:
