Гидроцилиндр / Tilting Cylinder Assembly Z30E1007T12

← Клапан / Multi-Way Valve DF-25B2 Гидроцилиндр / Tilting Cylinder ZL30E140 / 75H.00 →

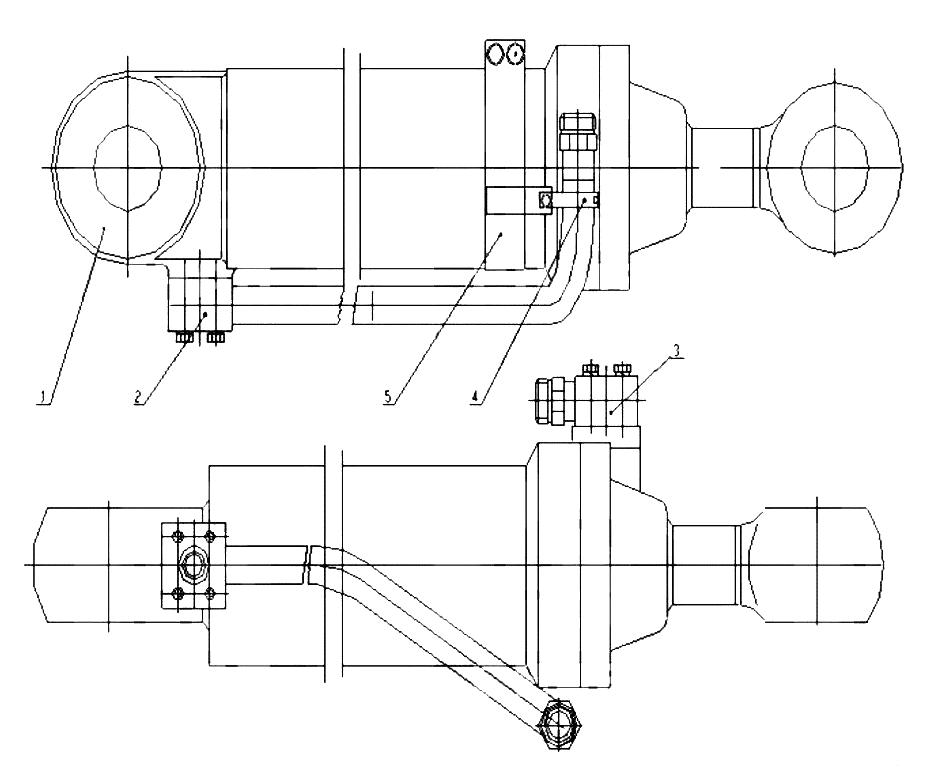

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tilting Cylinder CG323-140/75-00

Каталожный номер:ZL30E140/75H.00

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steel Tube

Каталожный номер:Z30E100701T12

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:Z35F100602L

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clip

Каталожный номер:GQ32

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:GK150B

Комплект:1

Примечание:
