Z30E0803T1 Flow Valve Assembly

← CBQ-E563FJL Pump CG321-80/45-00 Steering Cylinder →

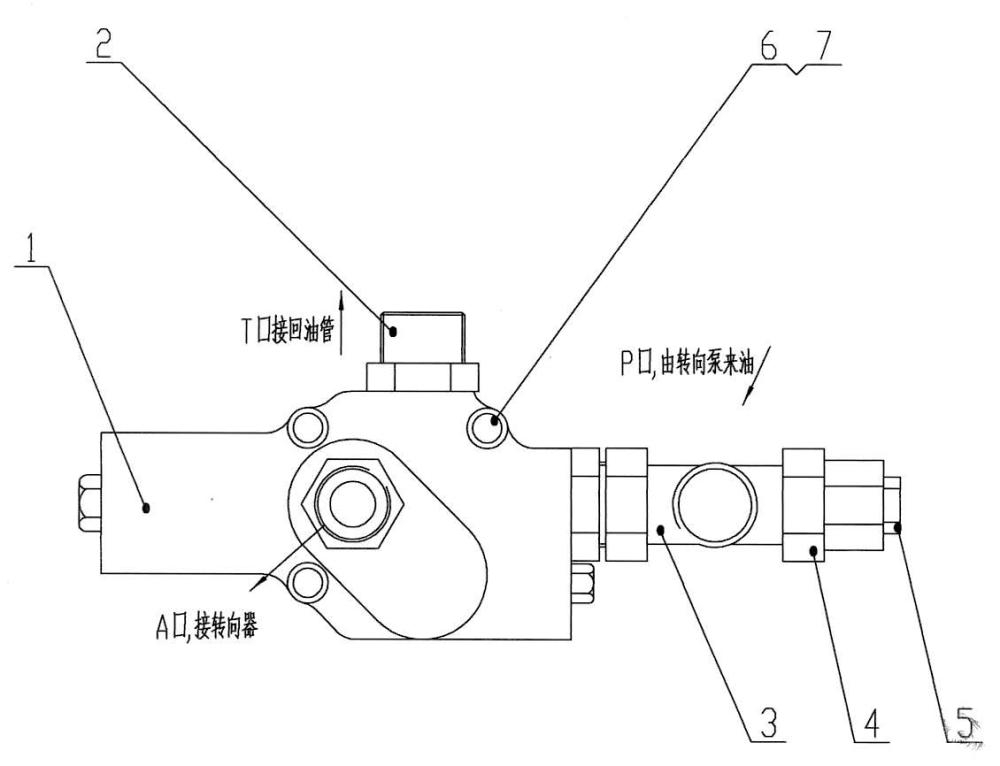

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flow Valve

Каталожный номер:FLD-D60

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:1CL-30-27

Комплект:3

Примечание:

№ на схеме:3

Наименование:Tube

Каталожный номер:CC-30

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:7MC-14-30S

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:4L-14

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10X50

Каталожный номер:GB5782-86

Комплект:3

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:3

Примечание:
