Фланец / Flange Assembly Z30E1002T1

← Гидросистема рабочего оборудования / Implement Hydraulic System Z30E10T12 Бак гидравлический / Hydraulic Oil Tank Z30E1003T12 →

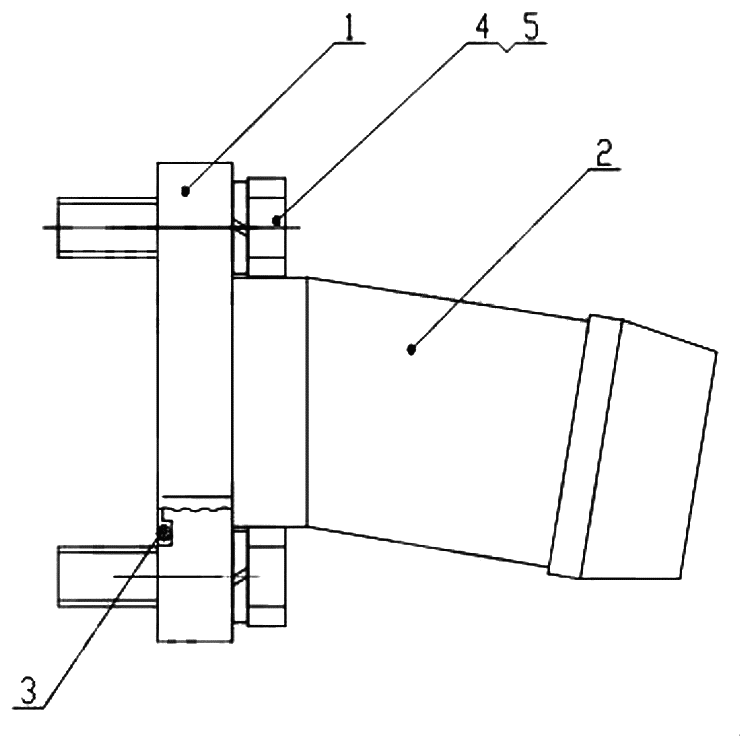

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange

Каталожный номер:CG50.8.3-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:Z50E100300002A

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-Ring 47.5X3.55

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12X35

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:4

Примечание:
