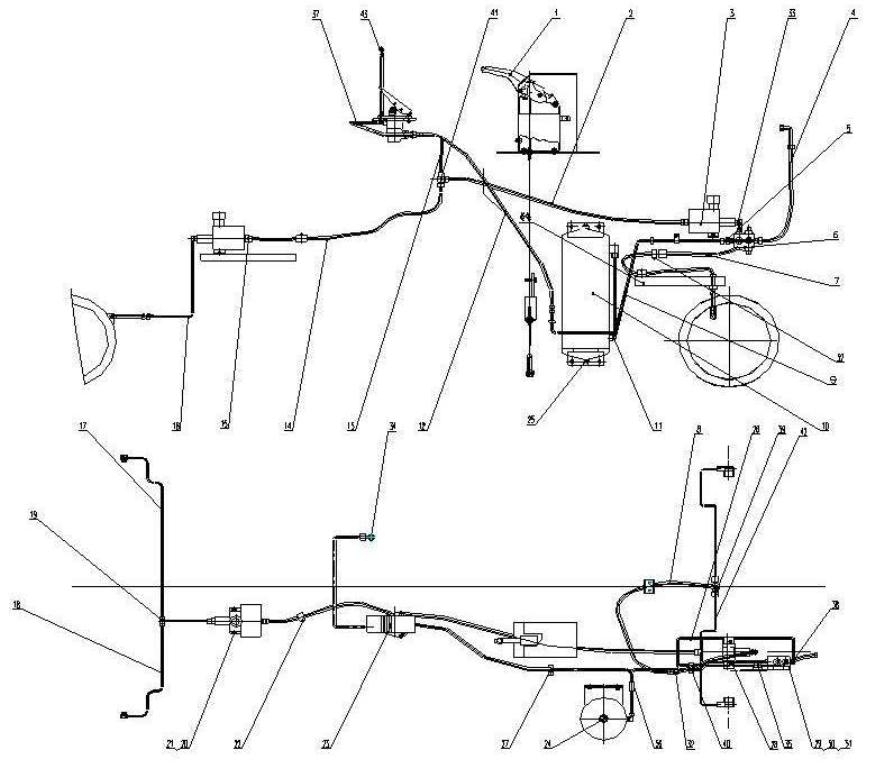

Z30E09T12 Braking System

Каталожный номер:20711-18-06X1T06GTX1550

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil-air pump

Каталожный номер:HP3.5-40D

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:20791-18-06X1T06GTX560V180

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:1QL-18-22

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil Water Separator

Каталожный номер:SH380A

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:20711-14-04/20791-14-04X1T04GTX500

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:20711-14-04/20791-14-04X1T04GTX690+RN

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe1

Каталожный номер:Z30E0901T12

Комплект:1

Примечание:

№ на схеме:10

Наименование:Accountor assm

Каталожный номер:30E.9.1

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe2

Каталожный номер:Z30E0902T12

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:20711-18-06X1T06GTX1060

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:20791-18-06/20711-18-06X1T06GTX780

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:20711-18-06X1T06GTX1360

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:1QL-18-20

Комплект:2

Примечание:

№ на схеме:16

Каталожный номер:Z30E0903T12

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:Z30E0906T1

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:Z30E0907T1

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:AQ-12C-14-12C

Комплект:1

Примечание:

№ на схеме:20

Наименование:BoltM12X35

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer12

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:22

Каталожный номер:Z50E0904T40

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pedal Brake Valve Assembly

Каталожный номер:Z30E0904T12

Комплект:1

Примечание:

№ на схеме:24

Наименование:Valve

Каталожный номер:K0600071

Комплект:1

Примечание:

№ на схеме:25

Наименование:Valve

Каталожный номер:STR-3533002

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pipe3

Каталожный номер:Z30E0905T12

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:1Q-18

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket

Каталожный номер:Z30E090000004T12

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bracket

Каталожный номер:Z30E090000001T12

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10X20

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:1Q-14

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:1QH9-14-12OG

Комплект:2

Примечание:

№ на схеме:34

Наименование:Elbow 90

Каталожный номер:6Q9-10-18

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:THPG6-112

Комплект:3

Примечание:

№ на схеме:36

Каталожный номер:Z30E0906T12

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:Z30E0907T12

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:1QH9-18-22OG

Комплект:3

Примечание:

№ на схеме:39

Каталожный номер:AQ-12C-14-12C

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:TLPG3-112

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:AQ-18

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:Z30E0908T12

Комплект:2

Примечание:

№ на схеме:43
