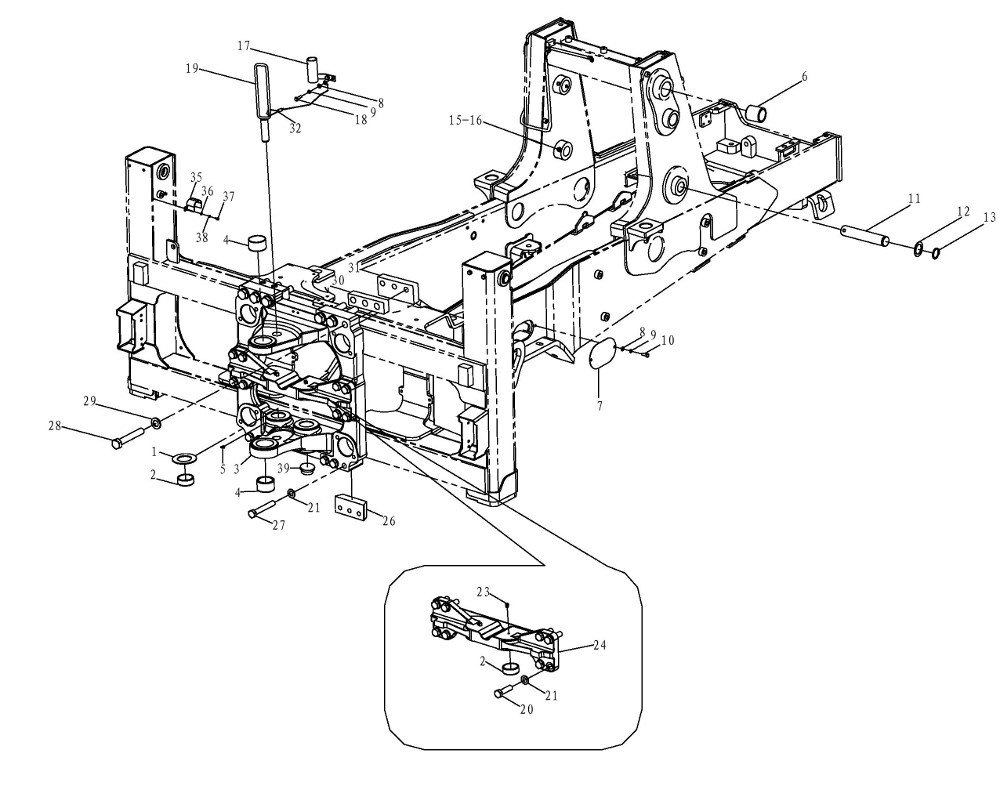

Frame III

← Frame II Frame IV →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shim

Каталожный номер:B80A070000009

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing-sleeve

Каталожный номер:B80A070000007

Комплект:4

Примечание:

№ на схеме:3

Наименование:Frame Gp-sliding

Каталожный номер:B80E070000008

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing-sleeve

Каталожный номер:B80A070000005

Комплект:2

Примечание:

№ на схеме:5

Наименование:Fitting-grease M10X1

Каталожный номер:JB/T7940.1-95

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bearing-sleeve

Каталожный номер:B80A070000011

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:B80A070000008

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:GB/T93-87

Комплект:6

Примечание:

№ на схеме:10

Наименование:Bolt M10X30

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:B80A070000012

Комплект:2

Примечание:

№ на схеме:12

Наименование:50

Каталожный номер:B80A070000014

Комплект:Shim

Примечание:2Group

№ на схеме:13

Наименование:Retaining

Каталожный номер:GB/T894.1-1986

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M12X110

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:16

Наименование:Locknut 12

Каталожный номер:GB/T889.1-2000

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin seat

Каталожный номер:B80A0707

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10X35

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pin As

Каталожный номер:B80A0705

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M24X90

Каталожный номер:GB/T5782-2000

Комплект:6

Примечание:

№ на схеме:21

Наименование:Washer 24

Каталожный номер:GB/T97.1-2002

Комплект:22

Примечание:

№ на схеме:22

Наименование:M24 Locknut 24

Каталожный номер:GB/T889.1-2000

Комплект:8

Примечание:

№ на схеме:23

Наименование:Fitting-grease M10X1 90

Каталожный номер:JB/T7940.2-95

Комплект:2

Примечание:

№ на схеме:24

Наименование:Cap

Каталожный номер:B80E070000001

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bar

Каталожный номер:B80E070000006

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M24X160

Каталожный номер:GB/T5782-2000

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt M30X145

Каталожный номер:GB/T5782-2000

Комплект:6

Примечание:

№ на схеме:29

Наименование:Washer 30(6mm)

Каталожный номер:GB/T97.2-2002

Комплект:6

Примечание:

№ на схеме:30

Наименование:Plate

Каталожный номер:B80E070000005

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bar

Каталожный номер:B80E070000004

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cable

Каталожный номер:B80A070502

Комплект:1

Примечание:

№ на схеме:35

Наименование:Cap

Каталожный номер:B80E070000024

Комплект:2

Примечание:

№ на схеме:36

Наименование:Washer 6

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:37

Наименование:Bolt M6X12

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer 6

Каталожный номер:GB/T93-87

Комплект:4

Примечание:

№ на схеме:39

Наименование:Cap

Каталожный номер:B80E070000009

Комплект:2

Примечание:
