B80E1105 Lines-Bucket

B80E1105 Lines-Bucket

← B80E110402 Connector Assembly B80A110501 Bucket Cylinder Assembly →

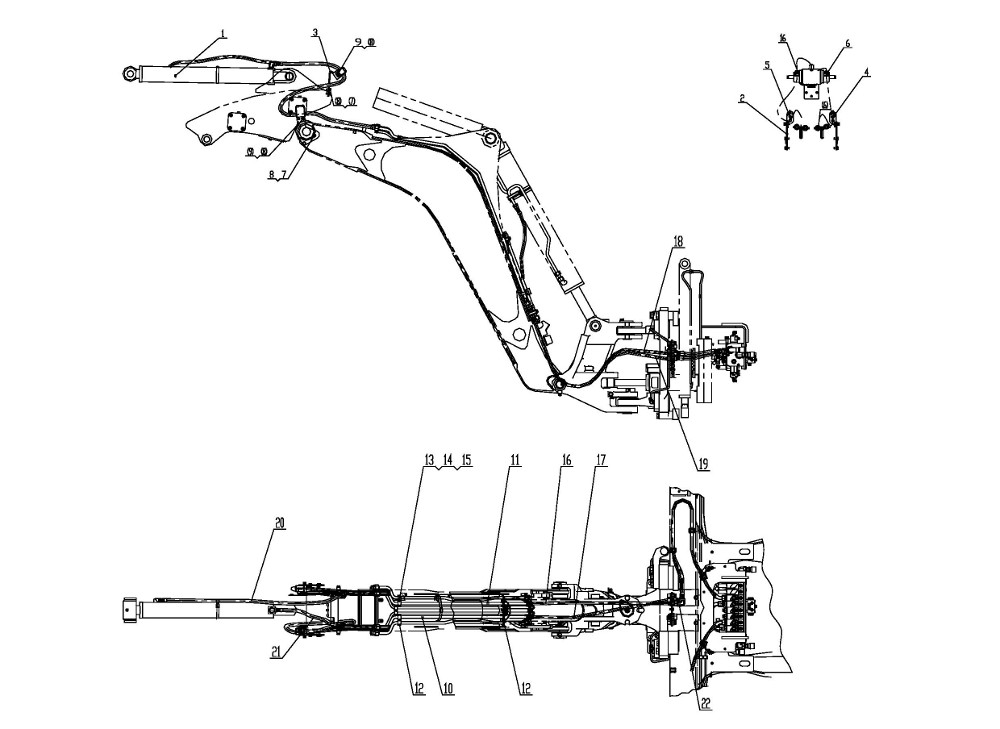

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket Cylinder Assembly
Каталожный номер:B80A110501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Left Plate
Каталожный номер:B80A110500001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Frame Assembly
Каталожный номер:B80A110502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:HCII-20.4/23.9
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:HCII-20.4/20.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:HCI-20.4
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M12X25
Каталожный номер:GB/T5783-2000
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 12
Каталожный номер:GB/T97.1-2002
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M12X45
Каталожный номер:GB/T5783-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tube Assembly
Каталожный номер:B80A110504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tube Assembly
Каталожный номер:B80A110503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:TCII-20/20
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M10X25
Каталожный номер:GB/T5783-2000
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 10
Каталожный номер:GB/T97.1-2002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer 10
Каталожный номер:GB/T93-1987
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose Assembly
Каталожный номер:F462JCJC101010-1520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose Assembly
Каталожный номер:F462JCJC101010-1520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose Assembly
Каталожный номер:F462JCJ7101210-1410
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose Assembly
Каталожный номер:F462JCJ7101210-1400
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose Assembly
Каталожный номер:F462JCJC100808-3480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose Assembly
Каталожный номер:F462JCJC101010-2590
Комплект:1
Примечание:
