B80E1103T1 Lines-Stabilizer

← B80E1102T1 Lines-Stick B80E1104T1 Lines-Boom →

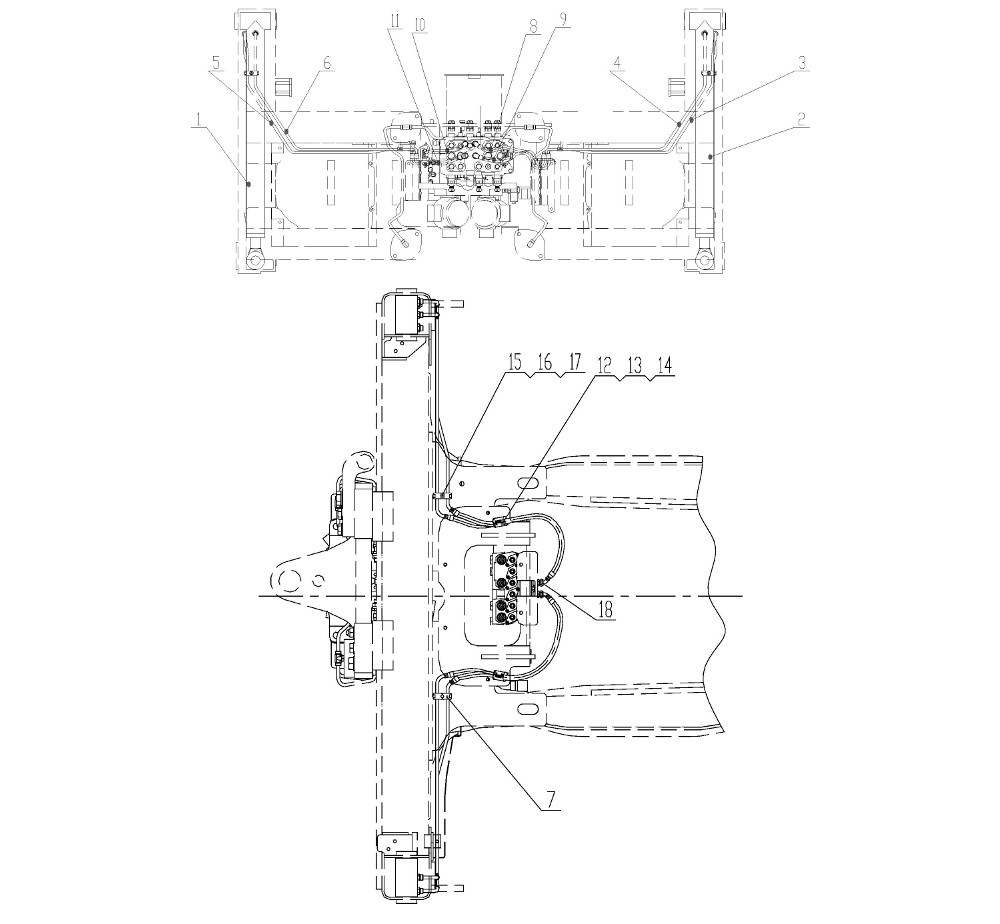

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left Stabilizer Cylinder

Каталожный номер:B80E110301

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right Stabilizer Cylinder

Каталожный номер:B80E110302

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube Assembly

Каталожный номер:B80E110303

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube Assembly

Каталожный номер:B80E110304

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube Assembly

Каталожный номер:B80E110305

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube Assembly

Каталожный номер:B80E110306

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:TCII-12

Комплект:4

Примечание:

№ на схеме:8

Наименование:3A Hose Assembly

Каталожный номер:F381J9JC080606-***

Комплект:1

Примечание:

№ на схеме:9

Наименование:3B Hose Assembly

Каталожный номер:F381J9JC080606-***

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Assembly

Каталожный номер:F381J9JC080606-***

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:F381J9JC080606-***

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:HCI-19

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M12X30

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw M10X20

Каталожный номер:GB/T70.1-2000

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:2F4-06

Комплект:4

Примечание:
