B80D-ZTR-00 Right Stabilizer Cylinder

← B80E110302 Right Stabilizer Cylinder B80A110401 Boom Cylinder Assembly →

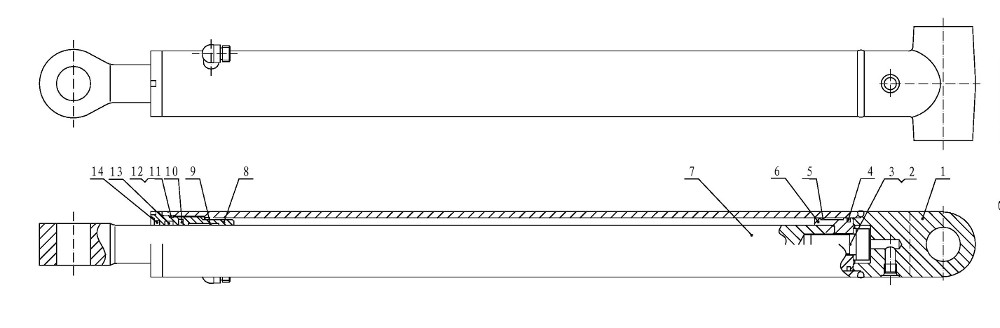

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Body

Каталожный номер:B80D-ZT-01 (G)

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 27

Каталожный номер:GB97.1-85

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M27X60 12.9

Каталожный номер:GB5780-86

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston Guide Ring 65X70X25

Каталожный номер:WR

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston Seal 70X59X4.2

Каталожный номер:OK007000704

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:B80D-ZT-02

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston Rod

Каталожный номер:B80D-ZT-03

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cylinder Cap

Каталожный номер:B80D-ZT-04

Комплект:1

Примечание:

№ на схеме:9

Наименование:Piston Rod Guide Ring 50X55X40

Каталожный номер:WR

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston Rod Buffering Ring 50X65.5X6

Каталожный номер:BR050A00601

Комплект:1

Примечание:

№ на схеме:11

Наименование:O Check Ring 70X1.02

Каталожный номер:8-232

Комплект:1

Примечание:

№ на схеме:12

Наименование:O Ring 69.44X3.53

Каталожный номер:2-232

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston Rod Seal 50X60X7.3

Каталожный номер:BS 5004P5008

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wiper Scraper Seal

Каталожный номер:AF050AZ5071

Комплект:1

Примечание:
