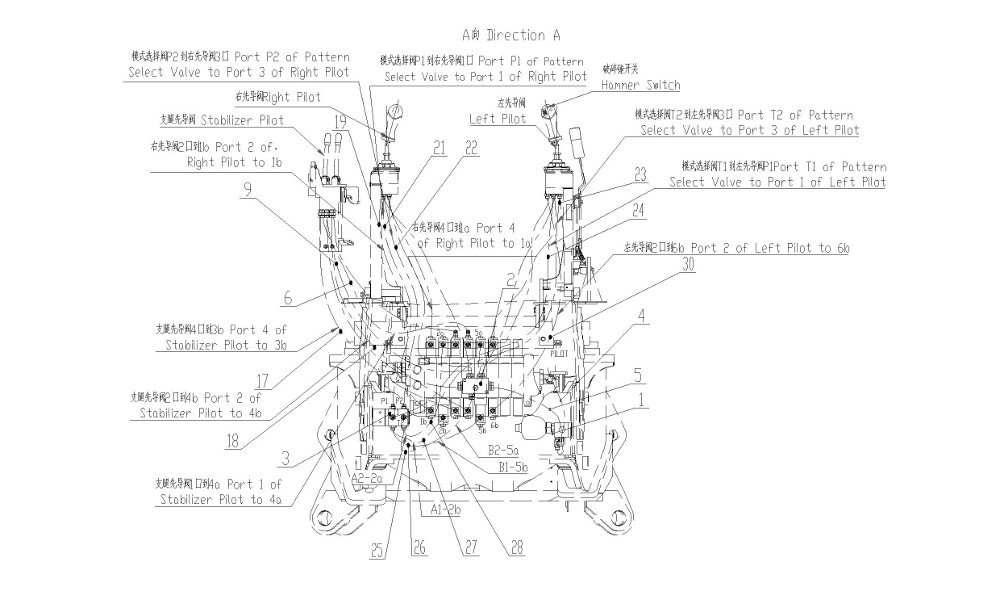

B80A1110 Lines-Pilot

← B80E1109 Clamp Cylinder System B80A111001 Lock Valve Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock Valve Assembly

Каталожный номер:B80A111001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Block Assembly

Каталожный номер:B80A111002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Mode Valve Assembly

Каталожный номер:B80A111003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Assembly

Каталожный номер:F381J9J9060606-450 (V90)

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose Assembly

Каталожный номер:F381J9JC060606-340

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1180

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose Assembly

Каталожный номер:F481J9JC040404-900

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose Assembly

Каталожный номер:F481J9JC040404-1250

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1100

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-900

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-1250

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:F481J9JC060606-560

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:F481J9JC060606-440

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:F481J9J9080808-2030 (V250)

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1100

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1055

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1200

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1165

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1010

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-860

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-880

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-850

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-1500

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-1600

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-735

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-480

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-330

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose Assembly

Каталожный номер:F481JCJ9040404-640

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:LHCII-20.5/20.5

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1400

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose Assembly

Каталожный номер:F481JCJC040404-1400

Комплект:1

Примечание:
