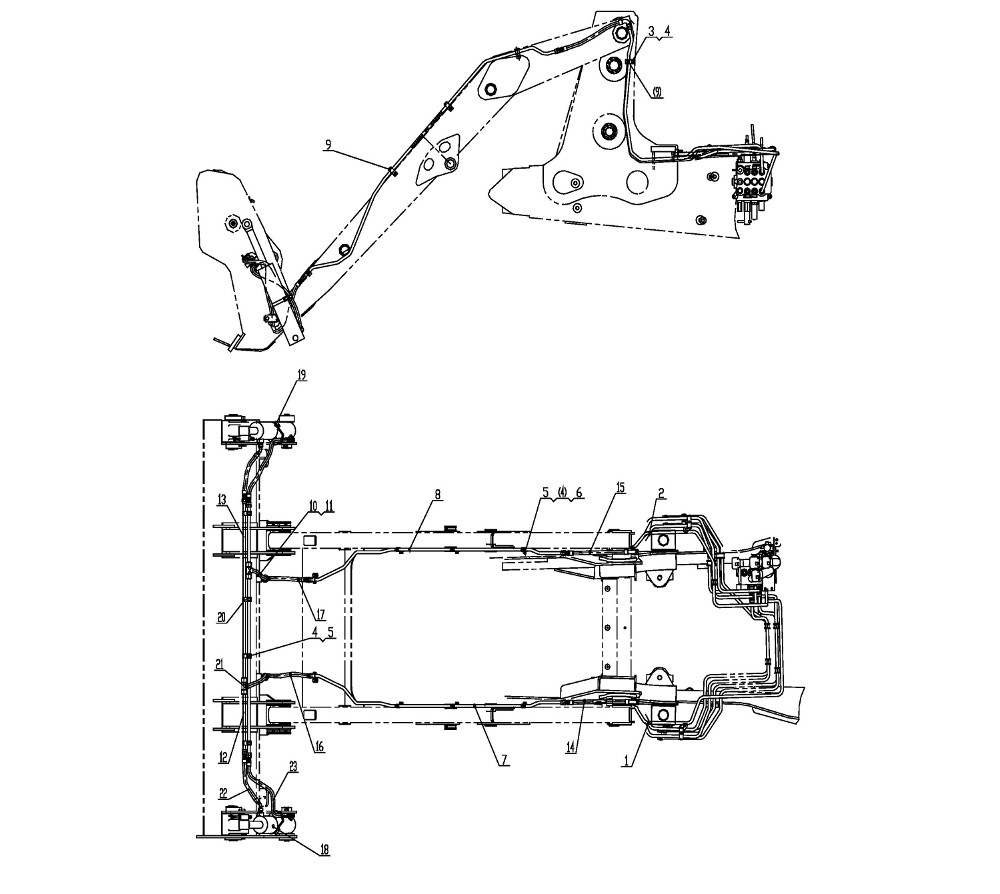

B80A1006 Lines-Loader Auxiliary

← B80A100508 Right Tilt Cylinder Assembly B80A100601 Left Auxiliary Cylinder Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube Assembly

Каталожный номер:B80A100602

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube Assembly

Каталожный номер:B80A100603

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10X25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:14

Примечание:

№ на схеме:5

Наименование:Bolt M10X20

Каталожный номер:GB/T5783-2000

Комплект:12

Примечание:

№ на схеме:6

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:8

Примечание:

№ на схеме:7

Наименование:Tube Assembly

Каталожный номер:B80A100604

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube Assembly

Каталожный номер:B80A100605

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:TCI-16

Комплект:10

Примечание:

№ на схеме:10

Наименование:Bolt M12X25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 12

Каталожный номер:GB/T97.1-2002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Tube Assembly

Каталожный номер:B80A100607

Комплект:2

Примечание:

№ на схеме:13

Наименование:Tube Assembly

Каталожный номер:B80A100608

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:F462JCJC080808-670

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:F462JCJC080808-670

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:F462J9JC100808-920

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Assembly

Каталожный номер:F462J9JC100808-880

Комплект:1

Примечание:

№ на схеме:18

Наименование:Left Auxiliary Cylinder Assembly

Каталожный номер:B80A100601

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right Auxiliary Cylinder Assembly

Каталожный номер:B80A100606

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:TCII-16

Комплект:4

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:AF-10

Комплект:2

Примечание:AF-10-10-10-01 {ch} TEE 1 AS568-16 O {ch} O-Ring 3

№ на схеме:22

Наименование:Hose Assembly

Каталожный номер:F462J7JC080808-370

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose Assembly

Каталожный номер:F462JCJC080808-730

Комплект:2

Примечание:
