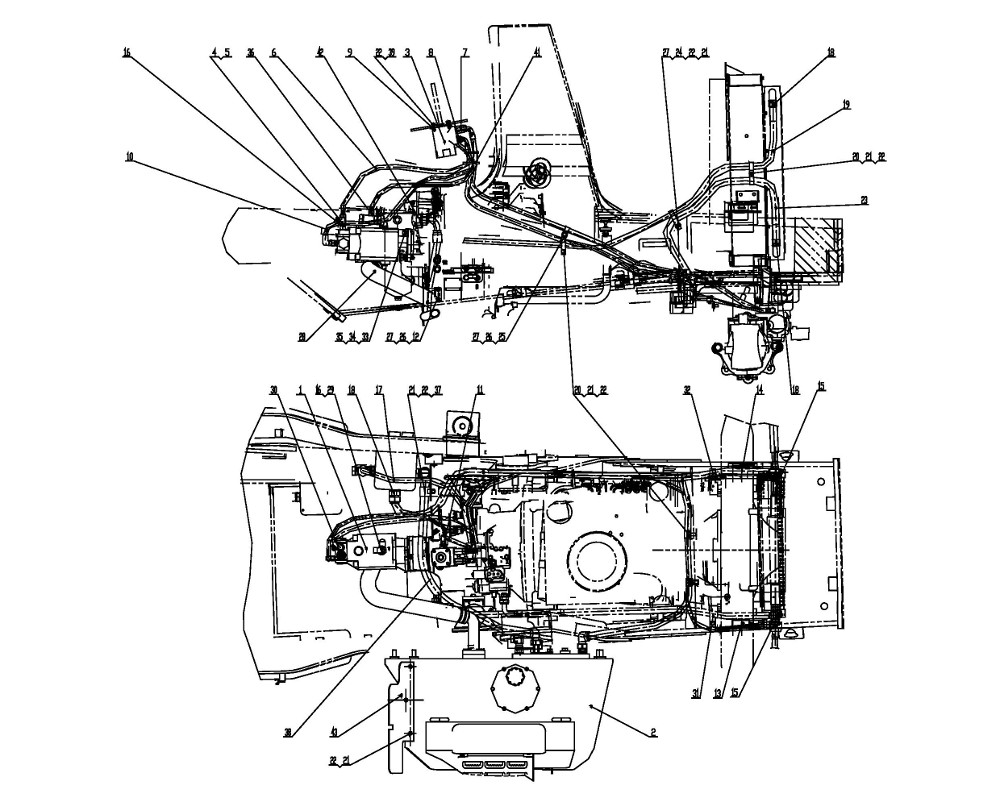

B80A08T1 Steering System
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:KP30.38-05S6-LMF/OD-BSL/30.34-BSH/OB/OC/K-N-LN-80G-D*-C3
Каталожный номер:(183)-M5-D (VNR01)
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:NFMF-06-14-06F
Комплект:1
Примечание:AS568-12 {ch} O Ring (Hose Side) 2 AS568-908 {ch} O Ring (Port Side) 1
№ на схеме:7
Каталожный номер:1FH-06-20(L68)
Комплект:2
Примечание:AS568-12 {ch} O Ring (Hose Side) 2 6149-O20-A {ch} O Ring (Port Side) 2
№ на схеме:8
Каталожный номер:1FH-06-20
Комплект:2
Примечание:AS568-12 {ch} O Ring (Hose Side) 2 6149-O20-A {ch} O Ring (Port Side) 2
№ на схеме:11
Каталожный номер:1FMED-04-12
Комплект:1
Примечание:AS568-11 {ch} O Ring (Hose Side) 1 9974-E12-A {ch} O Ring (Port Side) 1
№ на схеме:13
Каталожный номер:F381J9JC060606-2500 (Nylon jacket L=1500)
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:F381J9JC060606-1960 (Nylon jacket L=700)
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:1FH9-06-16
Комплект:2
Примечание:AS568-12 {ch} O Ring (Hose Side) 1 6149-O16-A {ch} O Ring (Port Side) 1
№ на схеме:18
Каталожный номер:1FH-12-22
Комплект:2
Примечание:AS568-18 {ch} O Ring (Hose Side) 2 6149-O22-A {ch} O Ring (Port Side) 2
№ на схеме:29
Каталожный номер:1FO9-12OGFa
Комплект:1
Примечание:29.1 AS568-018 {ch} O Ring (Hose Side) 1 29.2 AS568-912 {ch} O Ring (Port Side) 1
№ на схеме:39
Каталожный номер:1FH-12-22
Комплект:1
Примечание:39.1 AS568-18 {ch} O Ring (Hose Side) 1 39.2 6149-O22-A {ch} O Ring (Port Side) 1
№ на схеме:42
Каталожный номер:1FH-16-33
Комплект:1
Примечание:42.1 AS568-21 {ch} O Ring (Hose Side) 1 42.2 6149-O33-A {ch} O Ring (Port Side) 1
