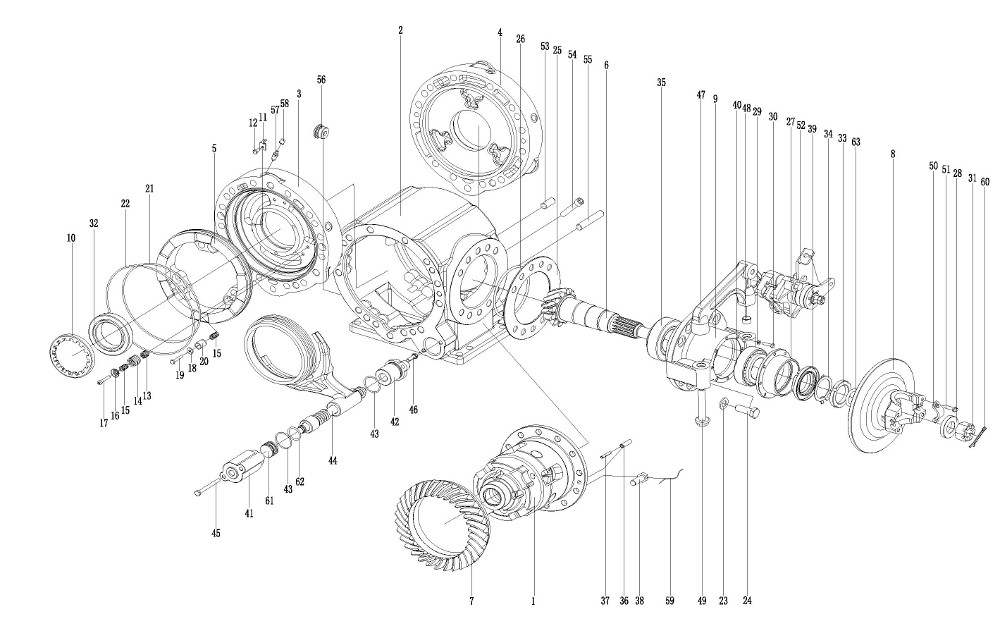

B80A040101T1 Front Axle Differential Assembl

← B80A04T1 Rear Axle B80A040101T1 Differential Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Differential As

Каталожный номер:B80A040101T1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Differential Case

Каталожный номер:B80A040100001T1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder -Brake (LH)

Каталожный номер:Z33E060100008T2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cylinder -Brake (RH)

Каталожный номер:Z33E060100009T2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:Z33E060100010T2

Комплект:2

Примечание:

№ на схеме:6

Наименование:Drive Bevel Gear

Каталожный номер:B80A040100006T1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Driven Bevel Gear

Каталожный номер:B80A040100007T1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:B80A040100002T1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Housing

Каталожный номер:B80A040100005T1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:Z33E060100013T2

Комплект:2

Примечание:

№ на схеме:11

Наименование:Retainer

Каталожный номер:Z33E060100019T2

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M6X12

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:13

Наименование:Inner Spring

Каталожный номер:Z33E060100017T2

Комплект:6

Примечание:

№ на схеме:14

Наименование:Outer Spring

Каталожный номер:Z33E060100018T2

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bushing

Каталожный номер:Z33E060100011T2

Комплект:12

Примечание:

№ на схеме:16

Наименование:Spring Seat

Каталожный номер:Z33E060100012T2

Комплект:6

Примечание:

№ на схеме:17

Наименование:Screw M6X40

Каталожный номер:GB/T70.1-2000

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:Z33E060100021T2

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt M6X40

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:Z33E060100014T2

Комплект:6

Примечание:

№ на схеме:21

Наименование:O-Ring

Каталожный номер:Z33E060100022T2 O

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-Ring

Каталожный номер:Z33E060100023T2 O

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 16

Каталожный номер:GB/T97.2-2000

Комплект:10

Примечание:

№ на схеме:24

Наименование:Bolt M16X45

Каталожный номер:GB/T5783-2000

Комплект:10

Примечание:

№ на схеме:25

Наименование:Shim

Каталожный номер:Z33E060100020T2

Комплект:

Примечание:1Group

№ на схеме:26

Наименование:O-Ring 128X5.3

Каталожный номер:GB/T3452.1-1992

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover

Каталожный номер:B80A040100004T1

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:B80A040100003T1

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 6

Каталожный номер:GB/T97.2-2000

Комплект:8

Примечание:

№ на схеме:30

Наименование:Bolt M6X25

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:31

Наименование:Nut M27X1.5

Каталожный номер:GB/T9459-88

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bearing 32014X

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:

№ на схеме:33

Наименование:Nut M52X1.5

Каталожный номер:GB/T810-1988

Комплект:2

Примечание:

№ на схеме:34

Наименование:Washer 52

Каталожный номер:GB/T858-1988

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bearing 33212

Каталожный номер:GB/T297-1994

Комплект:1

Примечание:

№ на схеме:36

Наименование:10X40 Pin F10X40

Каталожный номер:GB/T879-1986

Комплект:2

Примечание:

№ на схеме:37

Наименование:Pin F6X40

Каталожный номер:GB/T879-1986

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt M14X40

Каталожный номер:GB/T32.1-88

Комплект:12

Примечание:

№ на схеме:39

Наименование:Seal SG60X90v12

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bearing 33211

Каталожный номер:GB/T297-1994

Комплект:1

Примечание:

№ на схеме:41

Наименование:Flange

Каталожный номер:B80A040100008T1

Комплект:1

Примечание:

№ на схеме:42

Наименование:Flange

Каталожный номер:B80A040100009T1

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-Ring 40X2.65

Каталожный номер:GB/T3452.1-1992

Комплект:2

Примечание:

№ на схеме:44

Наименование:Fork As.

Каталожный номер:B80A040102T1

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bolt M8X90

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:46

Наименование:Bolt M8X25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:47

Наименование:Bracket

Каталожный номер:B80A040100011T1

Комплект:1

Примечание:

№ на схеме:48

Наименование:Pin

Каталожный номер:B80A040100012T1

Комплект:2

Примечание:

№ на схеме:49

Наименование:Blot M16X95

Каталожный номер:GB/T5789-86

Комплект:2

Примечание:

№ на схеме:50

Наименование:Plate

Каталожный номер:B80A030000002

Комплект:2

Примечание:

№ на схеме:51

Наименование:Bolt

Каталожный номер:B80A030000003

Комплект:4

Примечание:

№ на схеме:52

Наименование:Handle Brake As.

Каталожный номер:B80A040103T1

Комплект:1

Примечание:

№ на схеме:53

Наименование:Pin 16X38

Каталожный номер:GB/T119.2-2000

Комплект:2

Примечание:

№ на схеме:54

Наименование:Screw M12X65

Каталожный номер:GB/T70.1-2000

Комплект:4

Примечание:

№ на схеме:55

Наименование:Pin

Каталожный номер:Z33E060100016T2

Комплект:6

Примечание:

№ на схеме:56

Наименование:Magnet Oil Plug

Каталожный номер:Z33E060102T2

Комплект:1

Примечание:

№ на схеме:57

Наименование:Exhaust Hole

Каталожный номер:Z30060100027

Комплект:2

Примечание:

№ на схеме:58

Наименование:Exhaust Cap

Каталожный номер:Z33E060100015T2

Комплект:2

Примечание:

№ на схеме:59

Наименование:Wire F1.5X200

Каталожный номер:GB/T343-1994

Комплект:6

Примечание:

№ на схеме:60

Наименование:Pin 5X50

Каталожный номер:GB/T91-2000

Комплект:1

Примечание:

№ на схеме:61

Наименование:Piston

Каталожный номер:B80A040100010T1

Комплект:1

Примечание:

№ на схеме:62

Наименование:O-Ring

Каталожный номер:B80A040100013T1

Комплект:2

Примечание:
