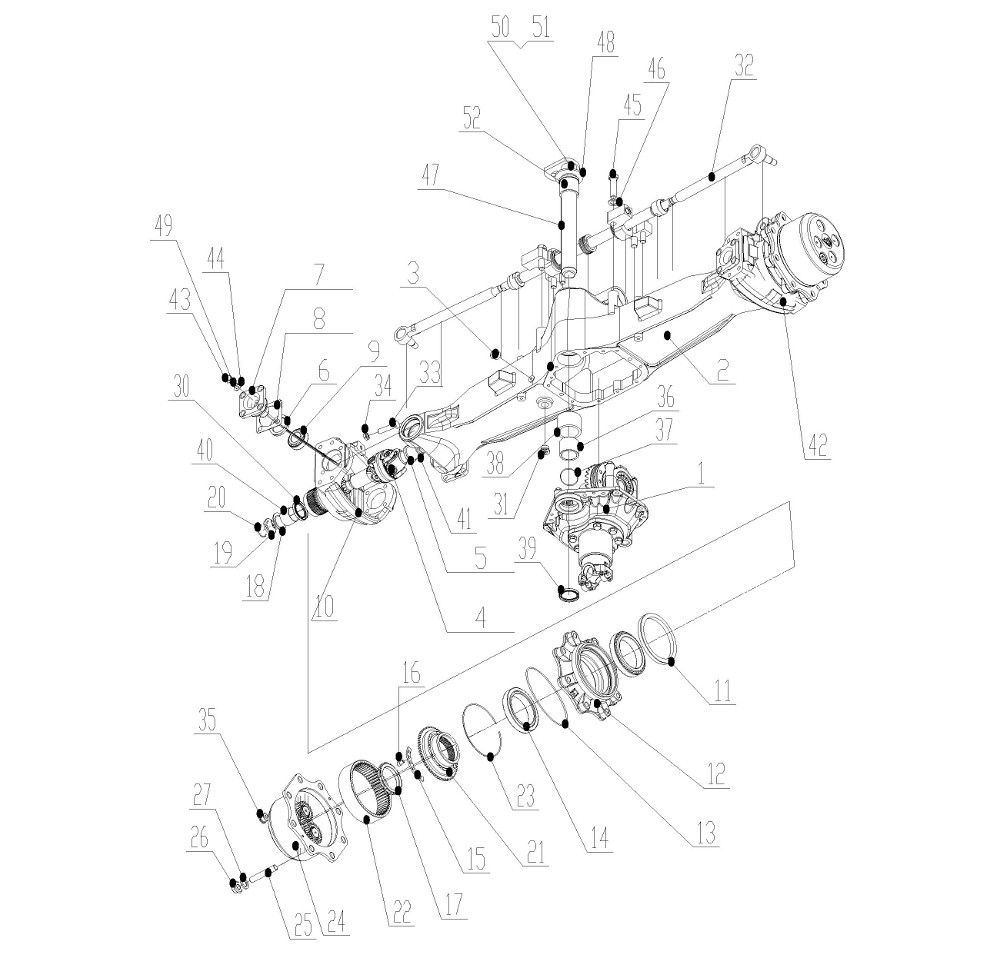

B80A03T1 Front Axle

← B80A0206 Torque Converter Radiator Assembly B80A0301T1 Front Axle Differential Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front Axle Differential As

Каталожный номер:B80A0301T1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Axle Case

Каталожный номер:B80A030000001T1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Exhaust Plug

Каталожный номер:B80A0306T1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft GP

Каталожный номер:B80A0302T1

Комплект:2

Примечание:

№ на схеме:5

Наименование:Seal

Каталожный номер:GB/T13871-1992

Комплект:40

Примечание:

№ на схеме:6

Наименование:Seal

Каталожный номер:GB/T13871-1992

Комплект:62

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:B80A030000003T1

Комплект:4

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:B80A030000004T1

Комплект:

Примечание:4Group

№ на схеме:9

Наименование:Bearing 33018

Каталожный номер:GB/T297-1994

Комплект:4

Примечание:

№ на схеме:10

Наименование:Housing (LH)

Каталожный номер:B80A030000005T1

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal FB160190

Каталожный номер:GB/T13871-1992

Комплект:2

Примечание:

№ на схеме:12

Наименование:Flange

Каталожный номер:B80A030000006T1

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-Ring

Каталожный номер:GB/T3452.1-2005

Комплект:205

Примечание:

№ на схеме:14

Наименование:Bearing 32924A(R6)

Каталожный номер:GB/T297-1994

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:B80A030000008T1

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M10X16

Каталожный номер:GB/T70.1-2000

Комплект:6

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:B80A030000009T1

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:B80A030000010T1

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer-Thrust

Каталожный номер:B80A030000011T1

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring

Каталожный номер:B80A030000012T1

Комплект:2

Примечание:

№ на схеме:21

Наименование:Retainer

Каталожный номер:B80A030000013T1

Комплект:2

Примечание:

№ на схеме:22

Наименование:Gear-Ring

Каталожный номер:B80A030000014T1

Комплект:2

Примечание:

№ на схеме:23

Наименование:Ring

Каталожный номер:B80A030000015T1

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hub Reducer As

Каталожный номер:B80A0303T1

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:Z33E060000002T2

Комплект:16

Примечание:

№ на схеме:26

Наименование:Nut M20X1.5

Каталожный номер:Z33E060000018T2

Комплект:16

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:Z33E060000004T2

Комплект:16

Примечание:

№ на схеме:28

Наименование:Wheel As

Каталожный номер:B80A0304T1

Комплект:2

Примечание:

№ на схеме:29

Наименование:Tyre

Каталожный номер:14-17.5-16 SKID

Комплект:2

Примечание:

№ на схеме:30

Наименование:Seal 50X70X18.5

Каталожный номер:GB/T13871-1992

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:S4HN-30 (SC05)

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cylinder and Tie Rod GP

Каталожный номер:B80A0305T1

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:B80A030000016T1

Комплект:2

Примечание:

№ на схеме:34

Наименование:Nut M16

Каталожный номер:GB/T6172-2000

Комплект:2

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:Z33E060102T2

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bearing

Каталожный номер:B80A030000017T1

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-Ring 85X1.8

Каталожный номер:B80A030000018T1

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bushing

Каталожный номер:B80A030000019T1

Комплект:1

Примечание:

№ на схеме:39

Наименование:Seal 55X68X10

Каталожный номер:GB/T13871-1992

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bearing

Каталожный номер:B80A030000020T1

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bearing

Каталожный номер:B80A030000002T1

Комплект:2

Примечание:

№ на схеме:42

Наименование:Housing (RH)

Каталожный номер:B80A030000007T1

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt M16X40

Каталожный номер:GB/T5783-2000

Комплект:16

Примечание:

№ на схеме:44

Наименование:Washer 16

Каталожный номер:GB/T97.2-2000

Комплект:16

Примечание:

№ на схеме:45

Наименование:Bolt M20X1.5X75

Каталожный номер:GB/T5786-2000

Комплект:6

Примечание:

№ на схеме:46

Наименование:20 Washer20

Каталожный номер:GB/T97.2-2000

Комплект:6

Примечание:

№ на схеме:47

Наименование:Pin As

Каталожный номер:B80A0307T1

Комплект:1

Примечание:

№ на схеме:48

Наименование:Gasket

Каталожный номер:B80A030000021T1

Комплект:1

Примечание:

№ на схеме:49

Наименование:Cup M10X1 45

Каталожный номер:GB/T7940.2-1995

Комплект:5

Примечание:

№ на схеме:50

Наименование:Bolt M12X35

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:51

Наименование:Washer 12

Каталожный номер:GB/T5287-2000

Комплект:1

Примечание:

№ на схеме:52

Наименование:Bearing

Каталожный номер:B80A030000022T1

Комплект:1

Примечание:
