B80A-WD-00 Bucket Cylinder

← B80A110501 Bucket Cylinder Assembly B80E1106 Lines-Extendable Stick →

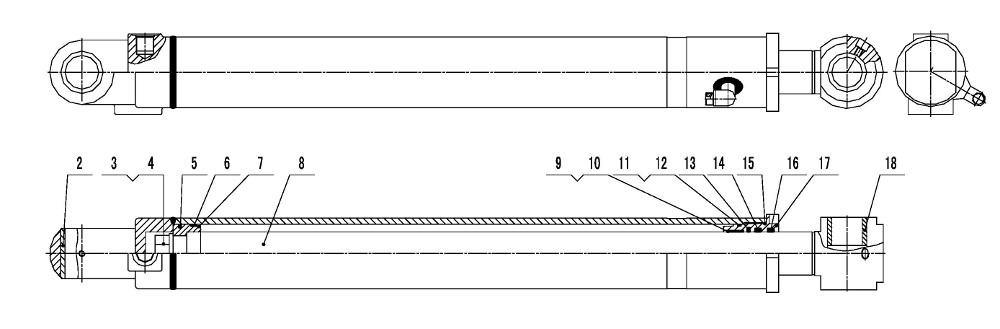

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Body

Каталожный номер:B80A-WD-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bush 1

Каталожный номер:B80A-WD-02

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M42X2-6HX90

Каталожный номер:GB5781-86 10.9

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:B80A-WD-07

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston Seal 79X100X8

Каталожный номер:OK010000701

Комплект:1

Примечание:

№ на схеме:6

Наименование:Guide Ring 95X100X15

Каталожный номер:FR9511Q5029

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston

Каталожный номер:B80A-WD-03

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston Rod

Каталожный номер:B80A-WD-04

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel Cable Baffle Ring

Каталожный номер:G01P16T-04

Комплект:1

Примечание:

№ на схеме:10

Наименование:Steel-Backed Bearing 70X75X35

Каталожный номер:LFB7035

Комплект:1

Примечание:

№ на схеме:11

Наименование:O Ring 91.67X3.53

Каталожный номер:2-239

Комплект:1

Примечание:

№ на схеме:12

Наименование:O Check Ring 92.23X3X1.02

Каталожный номер:8-239

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston Rod Buffering Seal 70X85.5X6

Каталожный номер:BR070A00601

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston Rod Seal Ring 70X85X11.4

Каталожный номер:BS7085P5008

Комплект:1

Примечание:

№ на схеме:15

Наименование:O Ring 101.19X3.53

Каталожный номер:2-242

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wiper Scraper Seal 70X84X8

Каталожный номер:AF070AZ5071

Комплект:1

Примечание:

№ на схеме:17

Наименование:Guide Sleeve

Каталожный номер:B80A-WD-05

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bush 2

Каталожный номер:B80A-WD-06

Комплект:1

Примечание:
