B80A-SSB-00 Extendable Stick Cylinder

← B80A110601 Extendable Stick Cylinder Assembly B80E1107 Lines-Hammer →

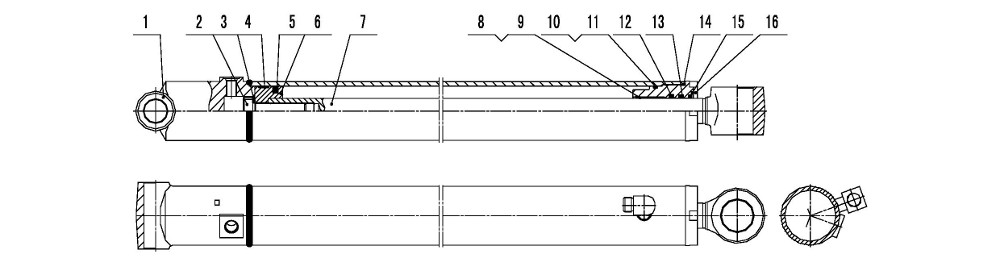

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Body

Каталожный номер:B80A-SSB-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M27X2-6gX80

Каталожный номер:GB5781-86 10.9

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plain Washer 27

Каталожный номер:GB96-85 24

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston Guide Ring 80X85X15

Каталожный номер:FR8012Q5029

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston Seal 64X85X8

Каталожный номер:OK000850701

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:B80A-SSB-02

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston Rod

Каталожный номер:B80A-SSB-03

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel Cable Baffle Ring

Каталожный номер:B80A-SSB-04

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel-Backed Bearing 40X44X40

Каталожный номер:LFB4040

Комплект:1

Примечание:

№ на схеме:10

Наименование:O Ring 78.97X3.53

Каталожный номер:2-235

Комплект:1

Примечание:

№ на схеме:11

Наименование:Check Ring 79.53X3X1.02

Каталожный номер:8-235

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston Rod Buffering Ring 40X55.5X6

Каталожный номер:BR040A00601

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston Rod Seal Ring 40X50X6

Каталожный номер:B3040CP5008

Комплект:1

Примечание:

№ на схеме:14

Наименование:O Ring 85.32X3X3.53

Каталожный номер:2-237

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wiper Scraper Seal 40X52X7

Каталожный номер:AF040AZ5071

Комплект:1

Примечание:

№ на схеме:16

Наименование:Guide Sleeve

Каталожный номер:B80A-SSB-05

Комплект:1

Примечание:
