B80A-FZ-00 Left Auxiliary Cylinder

← B80A100508 Right Tilt Cylinder Assembly B80A1007 Oil Filter Assembly →

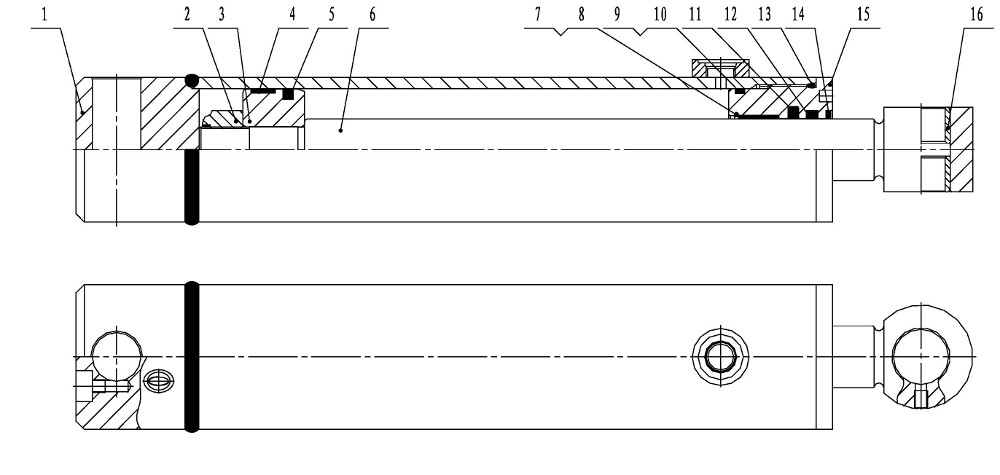

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Body

Каталожный номер:B80A-FZ-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Self-Locking Nut M27X2-6H

Каталожный номер:GB889.1-2000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston

Каталожный номер:B80A-FZ-02

Комплект:1

Примечание:

№ на схеме:4

Наименование:75X80X15 Piston Guide Ring

Каталожный номер:FR7505Q5029

Комплект:1

Примечание:

№ на схеме:5

Наименование:80X6.3 Piston Seal

Каталожный номер:OK008300701

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Rod

Каталожный номер:B80A-FZ-03

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel Cable Baffle Ring

Каталожный номер:B80A-FZ-04

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel-Backed Bearing

Каталожный номер:LFB4025

Комплект:1

Примечание:

№ на схеме:9

Наименование:O Ring72.62X3.53

Каталожный номер:2-233

Комплект:1

Примечание:

№ на схеме:10

Наименование:Check Ring

Каталожный номер:8-233

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston Rod Buffering Ring

Каталожный номер:BR040A00601

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston Rod Seal Ring

Каталожный номер:B3040CP5008

Комплект:1

Примечание:

№ на схеме:13

Наименование:O Ring 82.14X3.53

Каталожный номер:2-236

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wiper Scraper Seal 40X52X7

Каталожный номер:AF040AZ5071

Комплект:1

Примечание:

№ на схеме:15

Наименование:Guide Sleeve

Каталожный номер:B80A-FZ-05

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:B80A-FZ-06

Комплект:2

Примечание:
